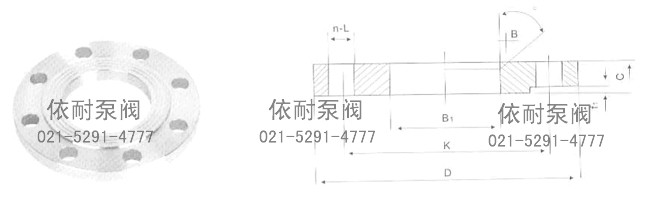

PN2.5MPa(25bar)对焊环松套

公称通径	钢管外径（对焊环颈部外径）Steel pipe outer diameter(Butt welding link pate outer diameter)A1		连接尺寸 Connection size						法兰厚度	法兰内径		圆角	倒角 Bevel edge E	对焊环Butt welding link				理论重量
公称通径	A	B	法兰外径 Flange outer diameter D	螺栓孔中心圆直径		螺栓孔直径	螺栓孔数量 Bolt hole Quantity n	螺纹 Thread Th	法兰厚度	A	B	圆角		高度	外径	S	S2	对焊环	法兰
10	17.2	14	90		60	14	4	M12	14	21	18	2	2	35	41	1.8	1.8	0.04	0.60
15	21.3	18	95		65	14	4	M12	14	25	22	2	2	38	46	2.0	2.0	0.05	0.67
20	26.9	25	105		75	14	4	M12	16	31	29	2	2	40	56	2.3	2.3	0.09	0.93
25	33.7	32	115		85	14	4	M12	16	38	36	3	3	40	65	2.6	2.6	0.14	1.10
32	42.4	38	140		100	18	4	M16	18	47	42	3	3	42	76	2.6	2.6	0.17	1.83
40	48.3	45	150		110	18	4	M16	18	53	50	3	3	45	84	2.6	2.6	0.22	2.07
50	60.3	57	165		125	20	4	M16	20	65	62	3	3	48	99	2.9	2.9	0.31	2.72
65	76.1	76	185		145	22	4	M16	22	81	81	33	33	52	118	2.9	2.9	0.46	3.40
80	88.9	89	200		160	24	8	M16	24	94	94	4	4	58	132	3.2	3.2	0.59	4.23
100	114.3	108	235		190	26	8	M20	26	120	114	4	4	65	156	3.6	3.6	0.93	6.15
125	139.7	133	270		220	28	8	M24	28	145	139	4	4	68	184	4.0	4.0	1.29	8.31
150	168.3	159	300		250	30	8	M24	30	174	165	4	4	75	211	4.5	4.5	1.50	10.6
200	219.1	219	360		310	32	12	M24	32	226	226	5	5	80	274	6.3	6.3	3.20	13.9
250	273	273	425		370	35	12	M27	35	281	281	5	5	88	330	7.1	7.1	5.69	19.6
300	323.9	325	485		420	38	16	M27	38	333	334	5	5	92	389	8.0	8.0	8.50	25.6
350	355.6	377	555		490	42	16	M30*2	42	365	386	5	5	100	448	8.0	8.0	10.9	36.6
400	406.4	426	620		550	46	16	M33*2	46	416	435	5	5	110	503	8.8	8.8	14.7	49.4
450	457	480	670		600	50	20	M33*2	50	467	490	5	5	110	548	8.8	8.8	17.1	56.3
500	508	530	730		660	56	20	M33*2	56	519	541	6	6	125	609	10.0	10.0	24.8	74.0
600	610	630	845		770	68	20	M36*2	68	622	642	6	6	125	720	11.0	11.0	33.4	113.2

订购注意事项：

PN2.5MPa(25bar)对焊环松套产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐PN2.5MPa(25bar)对焊环松套说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
