XL 1151 LT法兰式液位变送器
一、主要特点

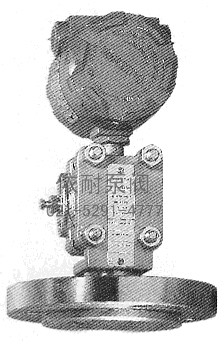

XL1151LT型法兰式液位变送器，可对各种容器进行精密的液位和液体密度测量。本型号产品有平法兰和插入式法兰供用户选用。

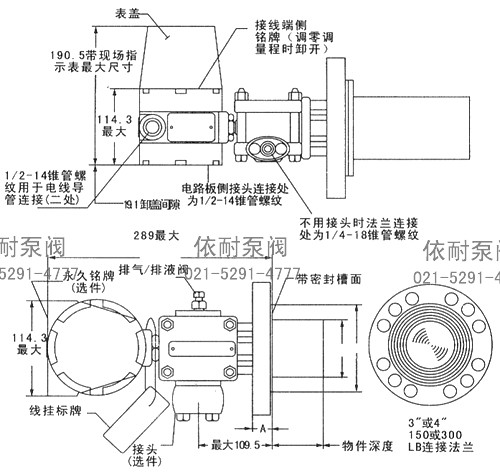

二、 外形尺寸图
安装法兰尺寸 低压侧按基本常规结构，高压侧使用3” 或4” 、150lb或300lb 的法兰。
| 法兰尺寸 | 螺栓孔 | ||||||||
| 订货代码 | 尺寸 | 规格 | 直径 | A | B | C | 数目 | 直径 | 分布直径D1 |
| A | 3” | 150lb | 190.5 | 30 | 66 | 127 | 4 | 19.0 | 152 |
| B | 4” | 150lb | 228.6 | 30 | 89 | 157 | 8 | 19.0 | 190 |
| C | 5” | 300lb | 209.6 | 35 | 66 | 127 | 8 | 22.2 | 168 |
| D | 6” | 300lb | 245.0 | 38 | 89 | 157 | 8 | 22.2 | 200 |
三、XL 1151 LT法兰式液位变送器型谱表
| XL1151LT | 法兰式液位变送器 | ||||||||||||
| 代号 | 测量范围 | ||||||||||||
| 4 5 6 |
0-6~36kPa 0-30~180kPa 0-160~1000 kPa |
||||||||||||
| 代码 | 输出 | ||||||||||||
| E | （4~20）mA,DC | ||||||||||||
| S | （4~20）mA,DC 智能 协议 | ||||||||||||
| 代号 | 尺寸 | 插入长度 | 高压侧膜片材料 | ||||||||||
| G0 H0 J0 A0 A2 A4 A6 B0 B2 B4 B6 C0 C2 C4 C6 D0 D2 D4 D6 E0 F0 |
2” 2” 2” 3” 3” 3” 3” 4” 4” 4” 4” 3” 3” 3” 3” 4” 4” 4” 4” 3” 4” |
只有平膜片式 只有平膜片式 只有平膜片式 平膜片式 2in./50mm 4in./50mm 6in./50mm 平膜片式 2in./50mm 4in./50mm 6in./50mm 平膜片式 2in./50mm 4in./50mm 6in./50mm 平膜片式 2in./50mm 4in./50mm 6in./50mm 只有平膜片式 只有平膜片式 |
316不锈钢 哈氏合金C 钽 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 哈氏合金C 钽 钽 |
||||||||||
| 代号 | 安装法兰规格 | ||||||||||||
| M A B N C D |
2”150lb 3”150lb 4”150lb 2”300lb 3”300lb 4”300lb |
||||||||||||
| 代码 | 低压侧结构材料 | ||||||||||||
| 法兰 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||||||||
| 12 15 22 23 25 33 35 |
碳钢镀隔 碳钢镀隔 316不锈钢 316不锈钢 316不锈钢 哈氏合金C 哈氏合金C |
316不锈钢 316不锈钢 316不锈钢 316不锈钢 316不锈钢 哈氏合金C 哈氏合金C |
316不锈钢 钽 316不锈钢 哈氏合金C 钽 哈氏合金C 钽 |
硅油 | |||||||||
| 代号 | 高压侧灌充液 | ||||||||||||
| D | 硅油 -29℃～149℃ | ||||||||||||
| F | 惰性液 -18℃～204℃ | ||||||||||||
| P | Sylthem800 -40℃～205℃ | ||||||||||||
| 代号 | 选用项目 | ||||||||||||
| M1 | 线性指示表，0~100%刻度 | ||||||||||||
| M3 | LED显示，线性表头0-100%，用户可选 | ||||||||||||
| B1 | 弯支架管装（Φ51mm管子） | ||||||||||||
| B2 | 弯支架板装 | ||||||||||||
| B3 | 弯支架管装（Φ51mm管子） | ||||||||||||
| D1 | 泄放阀在压力容室侧上部 | ||||||||||||
| D2 | 泄放阀在压力容室侧下部 | ||||||||||||
| XL1151LT 4 E G0 M 12 D M1 选型举例 |
