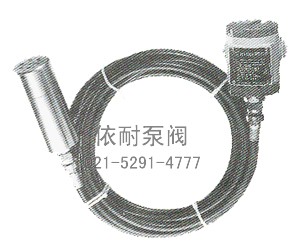

XL-133D投入式液位变送器
一、用途
XL-133D投入式液位变送器是引进美国NOVA公司先进的压力传感器和IC Sensors电路技术开发而成的 ，它应用了硅精蚀工艺和硅晶片叠合两项世界尖端技术，是一种高品质的不胫而走式液位测量仪表，高新技术产品称号。广泛适用于石油、化工、冶金、环保、食品、水利、城市供水、油田等行业的液位测量。XL-133D投入式液位变送器的卓越品质，满足了我国工业自动化及部分行业的计量自动化对高精度液位检测仪表的需求。
二、 特点
稳定性好，精度高，性能/价格比高
直接投入被没介质中，安装使用相当方便
固态结构，无可动部件，高可靠性，使用寿命长
从水，油到粘度较大的糊状物都可进行高精度的测量，不受被测介质起泡、沉淀、电气特性的影响
无材料疲劳磨损，对振动、冲击不敏感
具有电源反相极性保护及过载限流保护
三、 工作原理
用静压测量原理 当液位变送器投入到被测液中某一湿度时，传感器迎面受到的压力为P=ρ.g..H显然通过测取压力P，可以得到液位湿度H。传感器感到的压力信号经电路转换放大，被偿后标准信号输出。注：此信号适应于开口容器的液位测量 密闭容器采用1151IDP或1151LT差压变送器来测量
四、 防爆标准
本安型 隔爆型
模拟信号输出：EExib Ⅱ C T4 1 区 Exd Ⅱ C T6 1 区 不含乙炔
Tu≤70℃ 防爆证书：中国CE970637
德国LCIE91. C6106X
Exia Ⅱ C T4 0 区
中国CE992038
五、 XL133D型投入式液位变送器型谱表
| 型号 | 说明 | ||||||||||||||||
| XL133C | □ | □ | □ | □ | □ | □ | □ | □ | |||||||||
| 隔膜材料 | 1 | 不锈钢316L膜片 | |||||||||||||||
| 2 | 哈氏合金C276膜片 | ||||||||||||||||
| 5 | 钽膜片 | ||||||||||||||||
| 7 | 不锈钢316L带PTFE涂层 | ||||||||||||||||
| 9 | 约定的特殊要求 | ||||||||||||||||
| 投入 | 1 | 0~1m | |||||||||||||||
| 2 | 0~2m | ||||||||||||||||
| 3 | 0~3m | ||||||||||||||||
| 4 | 0~4m | ||||||||||||||||
| 5 | 0~5m | ||||||||||||||||
| 6 | 0~6m | ||||||||||||||||
| 7 | 0~7m | ||||||||||||||||
| 8 | 0~8m | ||||||||||||||||
| 9 | 0~9m | ||||||||||||||||
| 10 | 0~10m | ||||||||||||||||
| 过程连接标准 | A | 外螺纹G1/2A焊接螺纹 | |||||||||||||||
| E | 无法兰托架 | ||||||||||||||||
| F | 外螺纹G1/2A非焊接螺纹 内孔Ф11.4mm | ||||||||||||||||
| H | 外螺纹G1/2A非焊接螺纹 内孔Ф11.4mm 不锈钢带PTFE涂层 |
||||||||||||||||
| Y | 约定的特殊要求 | ||||||||||||||||
| 信号输出 | 2 | 模拟信号4-20mA 二线 | |||||||||||||||
| 3 | 模拟信号0-20mA 三线 | ||||||||||||||||
| 9 | 约定特殊要求 | ||||||||||||||||
| 外壳、显示 | A | 塑料外壳，电缆孔M20×1.5，IP65 | |||||||||||||||
| B | 塑料外壳，带数字显示器，电缆孔M20×1.5，IP65 | ||||||||||||||||
| P | 铝外壳，电缆孔M20×1.5，IP65 | ||||||||||||||||
| F | 铝外壳，带数字显示器，电缆孔M20×1.5，IP65 | ||||||||||||||||
| Y | 约定的特殊要求 | ||||||||||||||||
| 精度等级 | 3 | 0.2%带线性记录 | |||||||||||||||
| 6 | 0.5%带线性记录 | ||||||||||||||||
| 9 | 约定特殊要求 | ||||||||||||||||
| 量程、 压力、 单位 |
G1G | 0~1MPa表压 | |||||||||||||||
| G2G | 0~1MPa绝压 | ||||||||||||||||
| Y | 非标量程 | ||||||||||||||||
| XL133D-1 3 A A 2 A 3 G1G 选型举例 |
安装附件
安装支架……G
标准电缆密封套
外螺纹M20×1.5……T
用户选用附件，请在选型代码后的括号注明所要附件的代码
例如
XL133D-□□□□□□□「GT」
订购注意事项：
XL-133D投入式液位变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XL-133D投入式液位变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
