XL-801液位变送器
一、用途
XL-801液位变送器是引进美国NOVA公司先进的扩散硅压力传感器和IC Sensors电路技术开发而成的，它应用了硅精蚀工艺和硅晶片叠合两项世界尖端技术，是一种高品质的不胫而走式液位测量仪表，高新技术产品称号。广泛适用于石油、化工、冶金、环保、食品、水利、城市供水、油田等行业的液位测量。XL-801液位变送器的卓越品质，满足了我国工业自动化及部分行业的计量自动化对高精度液位检测仪表的需求。
二、 特点
稳定性好，精度高，性能/价格比高
直接投入被没介质中，安装使用相当方便
固态结构，无可动部件，高可靠性，使用寿命长
从水，油到粘度较大饿糊状物都可进行高精度的测量，不受被测介质起泡、沉积、电气特性的影响
无材料疲劳磨损，对振动、冲击不敏感
具有电源反相极性保护及过载限流保护
三、工作原理
用静压测量原理
当液位变送器投入到被测液中某一深度时，传感器迎液面受到的压力为P=ρ.g.H=Pο式中：
P:传感器迎液面所受压力 位单：Pa
ρ:被测液体密度， 位单：kg/m3
g:当地重力加速度， 位单：m/S2
Pο：液面上大气压， 位单：Pa
H:传感器投入液体的深度 位单：m
同时，通过导气电缆将液面上的大气压Pο引入到传感器的背压腔，以抵消传感器迎液面的Pο，使传感器测得压力为P=ρ.g.H显然，通过测取压力P，可以得到液位深度H。传感器感到的压力信号经电路转换放大，被偿后以标准信号输出。
注：此型号适应于开口容器的液位测量
密闭容器采用1151DP或1151LT差压变送器来测量
四、XL-801液位变送器型谱表
| XL-801 | 液位变送器 | ||||||||||

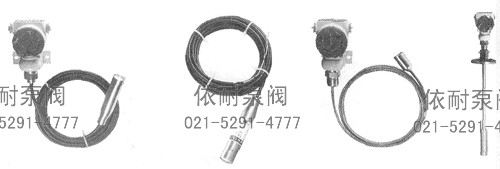

| 外形结构 | A | 投入式的液位变送器（带接线盒） | |||||||||
| B | 普通投入式液位变送器 | ||||||||||
| C | 不锈钢投入式液位变送器 | ||||||||||
| D | 杆式液位变送器 | ||||||||||
| 法兰规格 （只限P4型） |
A0 | DN50不锈钢 PN1.6 | |||||||||
| A1 | DN50不锈钢 PN1.6 | ||||||||||
| A2 | DN50聚四氟 PN1.6 | ||||||||||
| A3 | DN50聚四氟 PN1.6 | ||||||||||
| 测量范围 | 1 | 0~1m | |||||||||
| 2 | 0~5m | ||||||||||
| 3 | 0~10m | ||||||||||
| 4 | 0~20m | ||||||||||
| 5 | 0~35m | ||||||||||
| 6 | 0~70m | ||||||||||
| 7 | 0~100m | ||||||||||
| 8 | 0~200m | ||||||||||
| 9 | 0~400m | ||||||||||
| 10 | 0~500m | ||||||||||
| 11 | 0~600m | ||||||||||
| 输出信号 | E | 4-20mADC(带可调阻尼) | |||||||||
| S | 4-20 mADC （带 协议） | ||||||||||
| 隔离膜片 | K | 316不锈钢 | |||||||||
| T | E+H陶瓷电容 | ||||||||||
| 精度等级 | A | ±0.1% | |||||||||
| B | ±0.25% | ||||||||||
| C | ±0.5% | ||||||||||
| 防爆类型 | N | 普通型 | |||||||||
| I | 防爆（本安） | ||||||||||
| 现场显示方式 | 0 | 不带（可不注） | |||||||||
| M1 | 带0~100% | ||||||||||
| M3 | 带31/2位数显 | ||||||||||
| 控头配重 | W | 不需要 | |||||||||
| P | 需要（液面波动较大） | ||||||||||
| XL-801 A A0 I E K A N 0 W 选型举例 |
订购注意事项：
XL-801液位变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XL-801液位变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
