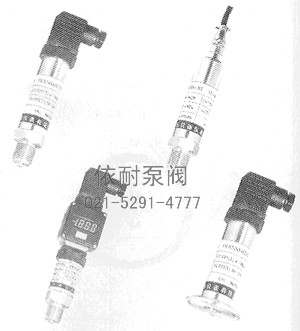

XL-802系列变送器
一、用途
XL-802小巧型系列压力变送器分有XL80A、B、C、D四个种类，采用进口传感器制造，传感器和集成电路高度集成，采用全体不锈钢为一体，电路零点和增益无须调整，抗干扰能力强，耐酸碱，长期稳定可靠。
二、 特点
?容易安装
?结构精简、体积精巧
?欧洲进口陶瓷压阻传感器
?可量测连成/真空/相对压
?适用于与接触材质兼容的气体和液体介质
?应用于空压机械、油压机械、各式泵浦、水处理厂等
| 压力范围 | 0…600 | bar |
| 传感器 | Ceramic material | Ceramic material |
| 过载压力 | 0…800 | bar |
| 精确值 | ±0.5 | % |
| 压力接口 | 1/2” / 1/4” / M20*1.5 | NPT |
| 工作温度范围 | -10~85;-25~150 | ℃ |
| 工作湿度范围 | 0~95 | %RH |
| 环境温度范围 | 0~55 | ℃ |
| 环境湿度范围 | 0~95 | %RH |
| 供应电压 | 18…33 | VDC |
| 供应电源 | ＜15 | mA |
| 输出信号 | 4…20mA (2-wires); 0…10VDC(3-wires) | mA; VDC |
| 负载电阻 | ＜1000 | ohm |
| 电压影响 | ≤±0.25 | %FSO |
| 重复性 | ＜-0.2 | %FSO |
| 灵敏度温飘 | ≤-0.2 | %FSO/year |
| 零位温飘 | ≤0.005 | %FSO/℃ |

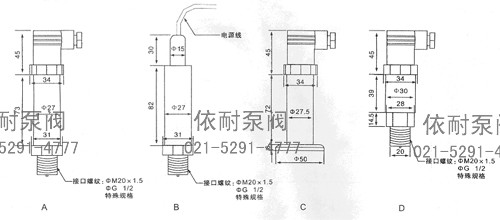

三、 外形尺寸
四、 XL-802系列变送器型谱表
| XL-802 | 压力变送器 | ||||||||
| 压力类型 | A | 扩散硅变送器 | |||||||
| B | 压阻式变送器 | ||||||||
| C | 带数显变送器 | ||||||||
| D | 液位变送器 | ||||||||
| 测量范围 | 1 | ＜0.1MPa | |||||||
| 2 | 0~0.1 MPa | ||||||||
| 3 | 0~0.2 MPa | ||||||||
| 4 | 0~0.5 MPa | ||||||||
| 5 | 0~1 MPa | ||||||||
| 6 | 0~1.6 MPa | ||||||||
| 7 | 0~2 MPa | ||||||||
| 8 | 0~5 MPa | ||||||||
| 9 | 0~10 MPa | ||||||||
| 0~25 MPa | |||||||||
| 11 | 0~40 MPa | ||||||||
| 12 | 0~60 MPa | ||||||||
| 13 | ~0.1~0 MPa | ||||||||
| 14 | ~0.1~0 .2MPa | ||||||||
| 15 | ~0.1~0.5 MPa | ||||||||
| 输出信号 | E | 4-20mADC(带可调阻尼) | |||||||
| S | 4-20 mADC （带 协议） | ||||||||
| 隔离膜片 | K | 316不锈钢，强碱，弱酸、场合温度过-40℃～80℃ | |||||||
| T | E+H陶瓷电容，强腐蚀、温度-40~125℃场合 | ||||||||
| 精度等级 | 濠 | A | ±0.1% | ||||||
| B | ±0.25% | ||||||||
| C | ±0.5% | ||||||||
| 工艺接口 | 1 | M20×1.5外螺纹 | |||||||
| 2 | 1/2NTP外螺纹 | ||||||||
| 3 | 其它规格订货时注明 | ||||||||
| 结构形式 | N | 普通型 | |||||||
| I | 防爆（本安） | ||||||||
| 现场显示方式 | 0 | 不带现场表头（可不注） | |||||||
| M3 | 带31/2位数显 | ||||||||
| XL-802 AI E K A I N O 选型举例 |
订购注意事项：
XL-802系列变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XL-802系列变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
