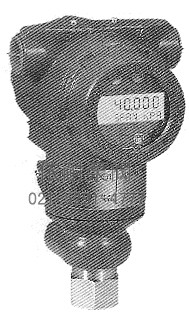

XL3351:3051TG/TA智能表压变送器

XL3351:3051TG/TA智能表压变送器

一、主要特点

XL3351:3051TG智能压力变送器可进行连续自检。如发现问题变送器则激活用户可选的模拟输出报警, 手操器可以查询变送器以确定问题所在。变送器向手操器输出特定信息,以便识别问题,并快速而易于检修。如果操作者确信是回路问题,变送器可根据要求提供特定输出,供回路测试使用。
量程:表压:调校量程从10~17,400psi
精度:量程1:1到15:1时,调校量程的±0.075%、±0.1%
量程15:1到100:1,±〔0.01(URL/量程)〕%量程
温度:零点:0.25%/28℃ 量程:0.5%/28℃
电源影响:小于0.005%输出量程/伏特
振动影响:在任意轴向上,频率为200Hz下振动影响误差的±0.05%URL/g
负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响
安装位置影响:最大可产生不大于0.25kPa的零位误差,但可校正,对量程无影响,测量本体相对法兰转动无影响。
灌充液:硅油或惰性液
电气壳体:低铜铝合金、不锈钢
涂层:聚脂环氧树脂
O型环:特氟隆、丁氰橡胶(表盖用)、乙烯-丙烯
隔离膜片:316L不锈钢

二、外形尺寸图

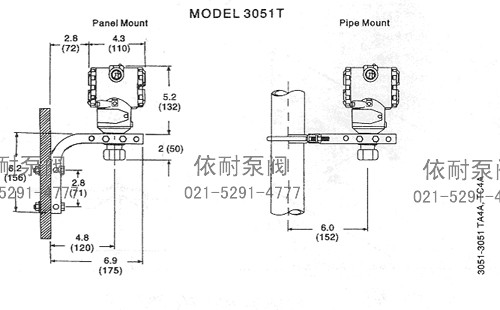

XL3351:3051TG/TA智能表压变送器外形尺寸图

三、XL3351:3051TG/TA智能表压变送器

型号 说明
XL3351:3051 □□ □□
-TG             表压、智能压力变送器 协议
  测量范围 1           0~1~10kPa
2           0~6~60kPa
3           0~55~516kPa
4           0~270~2580kPa
5           0~1.3~13.80kPa
6           0~12~60MPa
    E         普通模拟型 (4mA~20mA DC 带可调阻尼)
S         标准智能型 (4mA~20mA DC按键设定带 协议
    结构材料   2B       1/2-14NPT阴螺纹
2C       G1/2 A DIN 16288阳螺纹 (仅限不锈钢,量程1-4)
2F       锥形和螺纹方式,适用与F-250-C 型压力反应罐(包括压盖与箍,仅限不锈钢,量程5)
2       316L SST
3       哈氏合金C-276
1       硅油
2       惰性液(Fluorinert? FC-43)
A       铝,聚氨酯涂层
B       铝,聚氨酯涂层
C       铝,聚氨酯涂层
D       铝,聚氨酯涂层
J       不锈钢
K       不锈钢
L       不锈钢
M       不锈钢
      选件   M1     线性指示表(0~100%刻度)
M3     LCD数字量程显示 (液晶)
M4     LED数字量程显示 (数码管)
M5     LDC数字量程0~100%显示 (液晶)
M6     LED数字量程0~100%显示 (数码管)
B1     管装弯支架(2”管子)
B2     板装弯支架
B3     管装平支架(2”管子)
D1     法兰侧面排气/排液阀在上部
D2     法兰侧面排气/排液阀在下部
P     1/4-14NPT连接
J     “丁”字形接头:M20×1.5阳螺纹
N     “腰” 字形接头:1/2-14NPT椎管螺纹
C12     1/2-14NPT引压过渡头及后部焊接引压管(不锈钢)
防爆等级   S   标准型(无防爆)
A   隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6
I   本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通选择)
精度等级   1 0.075
2 0.2
3 0.5
XL3351:3051 I E 2B M1 S I选型举例

订购注意事项:

XL3351:3051TG/TA智能表压变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐XL3351:3051TG/TA智能表压变送器说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
