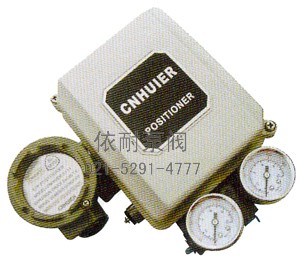

CNHUIER6000系列电气阀门定位器
1.概要
CNHUIER6000系列电气阀门定位器与启动执行机构配套使用，输入4~50mA DC的信号转换出空气压力，控制执行机构的动作。同时根据执行机构的行程进行反馈，从而使执行机构的行程能按控制信号进行精确定位。CNHUIER6000系列电气阀门定位器能用于单动作型和双动作型执行机构。
2 特点
1、 适用于小容量及大容量的执行机构。
2、 放大器的耗气量小、容量大。
3、 可以选择输出特性。
4、 单作用执行机构在需要反作用控制时，正作用型放大器很容易变换成反作用型放大器。
5、 耐压防爆型可在现场进行调整。
6、 本质安全的机构有着广阔的适用范围。
3. 标准规格
3-1.代码
| 系列 Series | 6 | 0 | 0 | 0 | |||
| 防爆（防护）结构 Ex.en closure | 1 | 耐压防爆型（隔爆型） d Exd Ⅱ BT6, Explosion proof type | |||||
| 2 | 本质安全性（本安型） i Exia Ⅱ CT6 Intrinsically safe explosion proof type | ||||||
| 反馈（动作）方式 Feed backe style | 1 | 直行程 执行机构用：标准型 Linear :Feedback for standard lever | |||||
| 2 | 角行程（直连式回转轴）执行机构用：标准型 Rotary: Feedback for lever | ||||||
| 作用形式 Action type | 1 | 单作用 执行机构用（单作用）For spring return type | |||||
| 2 | 双作用 执行机构（双作用） For double acting type | ||||||
| 辅件 Accessories | AS | 带关联匹配组合空气过滤减压阀 Matched decompressor valve | |||||
3-2技术参数
| 系列Series | HIC6000 |
| 输入信号 Input signal | 4~20mA DCThe split range is possible by span adjustment 可进行分程控制and zero adjustment 调整范围：4~12、12-20 mA DCAdjustment range : 4~12、12-20 mA DC |
| 输入阻抗 Input impedance | 250∩±5% at 25℃ |
| 输出特性 Characteristic | 线性（标准型）Linear (standard) |
| 放大器 Pilot valve | 单动作型执行机构和双动作型执行机构兼用，Non-bleeding type. 单动作正作用型放大器易变换成反作用型放 Single acting and double acting type are 大器（输入信号增加，输出气压相应减小）。 available |
| 气源压力 Air supply | 0.14~0.7MPa (140~700KPa) |
| 输出压力 Output pressure | 0~0.7MPa (0~700KPa) |
| 耗气量 Air consumption | 输出气压50%时的耗气量。 Output air pressuer50%. 单动作型Single acting type :5NI/min at 140Kpa air supply 双动作型Double acting type: 15NI/min at 400Kpa air supply |
| 最大处理容量 Max. capacity | 输出侧气源放空时Capacity when output is atmospheric venting 单动作型Single acting type :175NI/min at 140Kpa air supply 双动作型Double acting type: 400NI/min at 400Kpa air supply |
| 性能 Performance | 单动作型执行机构For single acting actuator 直 线 性Linearity.……………………….±1.0% of Full stroke 滞后Hysteresis ……………………….0.5% of Full stroke 灵 敏 度Response level …………………….1.0% of Full stroke 重复精度 Repeatability………………………..0.2% of Full stroke 气源压力变动误差 Supply pressure effect………………0.1%10Kpa 双动作型执行机构 For double acting actuator 直 线 性Linearity……………………………. ±1.5% of Full stroke 滞后Hysteresis ……………………………..0.8% of Full stroke 灵 敏 度Response level…………………………..0.2% of Full stroke 重复精度 Repeatability…………………………….0.3% of Full stroke 气源压力变动误差 Supply pressure effect…………………..0.4/10Kpa 上述各数值是指在不连接阀门的情况下执行机构的性能。 The above represents the performance of the positioner on an actuator without a valve. |
| 气源接口 Air connection | RC1/4 |
| 电气接口 Wiring connection | G1/2 |
| 环境温度 Ambient temperature | B标准型Standard type-20~+80 |
| 湿度范围 Ambient humidity range | 10~90%RH |
| 防爆形式 Enclosure | 防护等级IP65 Protection(IP65) 耐压防爆型（隔爆型）d Ex d Ⅱ BT6 Explosion proof type (Ex d Ⅱ BT6) 本质安全型（本安型）i Ex ia ⅡCT6 Intrinsically safe explosion proof type(Ex ia Ⅱ CT6) |
| 附属机构 Standard anicillary | 自动-手动切换装置 Auto, Manual change |
| 外壳材料 Housing material | 铝合金 Aluminum alloy |
| 表面涂层 Coating | 喷塑 Spray plastics |
| 标准涂层色Coating colors | 黑色 Black 浅灰 Light gray 宝蓝色 Blue |
| 重量 Approx. Weight | 2.3Kg~3Kg |
| 附加规格 Optional specification | 根据客户要求制作 Available upon request |
| 电气接口 Wring connection | 1/2NPT(室外防水型 For water proof only) 耐压填料式 Packing cable gland (耐压防爆型 For explosion proof only ) 密封接头式 Sealing fitting (耐压防爆型 For explosion proof only ) |
| 安全栅 Safety device | 齐纳安全栅 Zener barrier (Ex ia Ⅱ C) |
| 压力表刻度 Pressure gauge | Mpa. Kpa. Bar. Psi |
| 输出特性 Cam characteristic | 等百分比 Equal precentage |
| 气源接口 Air connection | 1/4NPT |
订购注意事项：
CNHUIER6000系列电气阀门定位器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐CNHUIER6000系列电气阀门定位器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
