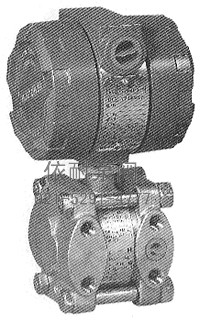

XL 1151 GP电容式差压变送器
一、用途和特点
该系列产品具有精度高、稳定性好、量程和零位可在外部连续可调；主要部件可与1151同类产品互换，量程可正、负迁移，阻尼可调，并可在普通1151变送器的结构上增加通讯功能，使之转变成为智能型（ 协议）变送器。 产品广泛适用与石油、化工、电力、冶金、医药、造纸、酿酒等领域。
二、 技术参数
| 使用对象 | 液体，气体或蒸汽 |
| 刻度标尺长45mm 指示精度2.5级 | |
| 隔爆型Exd ⅡBT4 本安型Exia ⅡCT4 | |
| ·正、负迁移后，其量程上、下均不得超过量程的极限。 | |
| ·最大负迁移为最小调校量程的600%。 | |
| ·最大正特称为最小调校量程的500%。 | |
| 不超过规定最大压力（见表2）的1.15倍，变送器不会损坏。 | |
| 0~100% | |
| 小于0.16cm | |
| 约5.4kg(不包括选件) | |
| 最大可产生0.25kPa的零点误差，但可校正，对量程无影响。 | |
| 测量本体相对法兰移动无影响。 |

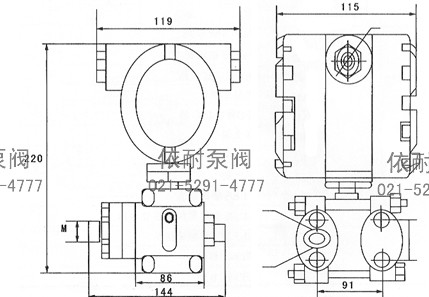

三、外形尺寸
四、XL1151GP电容式压力变送器型谱表
| XL1151GP | 压力变送器 | |||||||
| 代码 | 量程范围KPa | |||||||
| 3 | 0~1.3~7.5 | |||||||
| 4 | 0~6.2~37.4 | |||||||
| 5 | 0~31.1~186.8 | |||||||
| 6 | 0~117~690 | |||||||
| 7 | 0~345~2068 | |||||||
| 8 | 0~1170~6890 | |||||||
| 9 | 0~3450~20680 | |||||||
| 10 | 0~6890~40370 | |||||||
| 代码 | 输出 | |||||||
| E | 4~20mADC阻尼可调 | |||||||
| S | 4~20mADC智能 协议 | |||||||
| 结构材料 | ||||||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||
| 12 | 碳钢镀镍 | 316不锈钢 | 316不锈钢 | 硅油 | ||||
| 13 | 碳钢镀镍 | 哈氏合金C | 哈氏合金C | |||||
| 14 | 碳钢镀镍 | 蒙乃尔 | 蒙乃尔 | |||||
| 15 | 碳钢镀镍 | 316不锈钢 | 钽 | |||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | |||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||
| 35 | 哈氏合金C | 哈氏合金C | 蒙乃尔 | |||||
| 44 | 蒙乃尔 | 蒙乃尔 | 钽 | |||||
| 代码 | 附加功能 | |||||||
| M1 | 0-100%平方指示表 | |||||||
| M2 | 0-100%平方指示表 | |||||||
| M3 | 31/2LED数字显示器 | |||||||
| M4 | 智能表显示器 | |||||||
| B1 | 管装弯支架 | |||||||
| B2 | 板装弯支架 | |||||||
| B3 | 管装平支架 | |||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||
| 不注 | 1/2-1/4NPT锥管阴螺纹接头 | |||||||
| J | 丁字形阳螺纹接头M20×1.5 | |||||||
| D | 隔爆型Exd ⅡBT4 | |||||||
| A | 同前 | |||||||
| XL1151GP 4 E 22 M1B3 选型举例 |
订购注意事项：
XL 1151 GP电容式差压变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XL 1151 GP电容式差压变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
