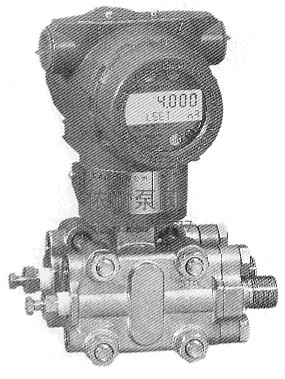

XL3351：3051HP智能高静差压变送器
一、主要特点
XL3351：3051系列的基本型产品包括压力、绝压、微差压、差压、和高静压等类型，是自动化系统中用途最广泛的产品，XL3351：3051智能型变送器可进行连续自检，如发现问题变送器则激活用户可选的模拟输出报警， 手操器可以查询变送器以确定问题所在。
二、外形安装尺寸图

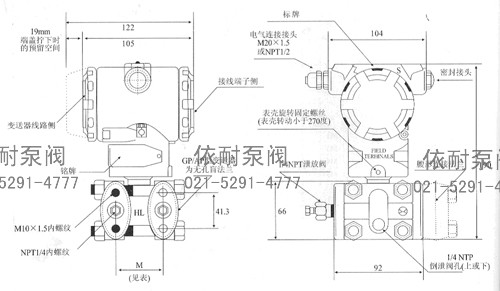

三、变送器外形尺寸图
| 测量范围（代码） | 2,3,4,5 | 6 | 7 | 8 | 9 |
| M（mm） | 54 | 55.2 | 55.6 | 57.2 | 59 |
四、XL3351：3051HP智能高静差压变送器型谱表
| 型号 | 说明 | |||||||||
| XL3351：3051 | □□ | □ | □□ | □□ | □ | □ | ||||
| HP | 高静压差压变送器 智能协议 | |||||||||
| 测量范围 | 测量范围 | 工作静压 | ||||||||
| 3A | 0~1~6kPa? | 10MPa | ||||||||
| 4A | 0~6~40kPa | 25MPa | ||||||||
| 5A | 0~40~200kPa | 25MPa | ||||||||
| 6A | 0~160~1000kPa | 25MPa a | ||||||||
| 7A | 0~0.4~2.5MPa | 25MPa a | ||||||||
| 4B | 0~6~40kPa? | 32MPa | ||||||||
| 5B | 0~40~200MPa | 32MPa | ||||||||
| 6B | 0~160~1000kPa | 32MPa | ||||||||
| 7B | 0~0.4~2.5MPa | 32MPa | ||||||||
| 输出 | E | 普通模拟型 （4mA~20mA DC 带可调阻尼） | ||||||||
| S | 标准智能型 （4mA~20mA DC按键设定带协议） | |||||||||
| J | 标准智能型 （4mA~20mA DC输出为带可调阻尼） | |||||||||
| 结构材料 | 法兰接头 | 排气/排液阀 | 隔离膜片 | |||||||
| 12 | 碳钢镀镍 | 316不锈钢 | 316不锈钢 | |||||||
| 13 | 碳钢镀镍 | 哈氏合金C | 哈氏合金C | |||||||
| 14 | 碳钢镀镍 | 蒙乃尔 | 蒙乃尔 | |||||||
| 15 | 碳钢镀镍 | 316不锈钢 | 钽 | |||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | |||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
| 35 | 哈氏合金C | 哈氏合金C | 蒙乃尔 | |||||||
| 44 | 蒙乃尔 | 蒙乃尔 | 钽 | |||||||
| 选件 | M1 | 线性指示表（0~100%刻度） | ||||||||
| M3 | LCD数字量程显示 （液晶） | |||||||||
| M4 | LED数字量程显示 （数码管） | |||||||||
| M5 | LDC数字量程0~100%显示 （液晶） | |||||||||
| M6 | LED数字量程0~100%显示 （数码管） | |||||||||
| B1 | 管装弯支架（2”管子） | |||||||||
| B2 | 板装弯支架 | |||||||||
| B3 | 管装平支架（2”管子） | |||||||||
| D0 | 排气/排液阀在法兰后部端面 | |||||||||
| D1 | 法兰侧面排气/排液阀在上部 | |||||||||
| D2 | 法兰侧面排气/排液阀在下部 | |||||||||
| P | 1/4-14NPT连接 | |||||||||
| J | “丁”字形接头：M20×1.5阳螺纹 | |||||||||
| N | “腰” 字形接头：1/2-14NPT椎管螺纹 | |||||||||
| C12 | 1/2-14NPT引压过渡头及后部焊接引压管（不锈钢） | |||||||||
| A | 隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6 | |||||||||
| I | 本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通选择) | |||||||||
| 精度等级 | 2 | 0.075 | ||||||||
| 5 | 0.1 | |||||||||
| 7 | 0.25） | |||||||||
| XL3351：3051-HP 3AE 12 M1 A1选型举例 |
订购注意事项：
XL3351：3051HP智能高静差压变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XL3351：3051HP智能高静差压变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
