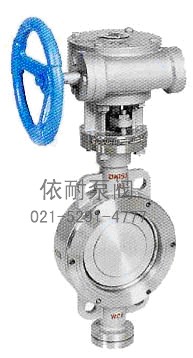

D373H/F对夹式硬密封碟阀
D373H/F对夹式硬密封碟阀

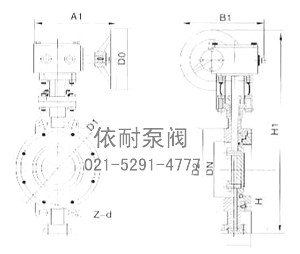

D373H/F对夹式硬密封碟阀 外形尺寸图
特点及用途
该碟阀广泛适用于电站供热系统和催化裂化主风机道管系统、和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用
1、 设计采用三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠
2、 密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点
3、 轴向定位装置，解决轴向密封面磨损易泄漏的难题，传动装置可任意方向安装
4、 过流面积大，流阻系数小，流通能力强
5、 抗老化、抗辐射、经久耐用
6、 密封可调节，10万次寿命无泄漏
性能规范
| 公称通径DN(mm) | 50-1200 | |||||
| 公称压力PN（MPa） | 1.0 | 1.6 | 2.5 | |||
| 公称压力PS（MPa） | 强度试验 | 1.5 | 2.4 | 3.75 | ||
| 密封试验 | 1.1 | 1.76 | 2.75 | |||
| 材料代号 材料 | C | P | R | |||
| 主 要 零 件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 碟板 | WCB | ZG 1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 不锈钢 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 适用 工况 | 适用介质 | 水，蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -40℃～200℃ | |||||
安装尺寸表
| 公称通径DN(mm) | 尺寸（mm） | 执行器型号 （仅供参考） | |||||||
| L | H | D1(1.0) | D1(1.6) | D1(2.5) | n-d(1.0) | n-d(1.6) | n-d(2.5) | ||
| 50 | 43 | 112 | 125 | 125 | 125 | 4-14 | 4-14 | 4-18 | GTD-63 |
| 65 | 46 | 115 | 145 | 145 | 145 | 4-14 | 4-14 | 8-18 | GTD-83 |
| 80 | 49 | 120 | 160 | 160 | 160 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 100 | 56 | 138 | 180 | 180 | 190 | 4-18 | 8-18 | 8-22 | GTD-110 |
| 125 | 64 | 164 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 | GTD-127 |
| 150 | 70 | 175 | 240 | 240 | 250 | 8-18 | 8-22 | 8-26 | GTD-127 |
| 200 | 71 | 208 | 295 | 295 | 310 | 8-18 | 12-22 | 12-26 | GTD-160或AW13 |
| 250 | 76 | 243 | 350 | 355 | 370 | 12-18 | 12-26 | 12-30 | GTD-160或AW13 |
| 300 | 83 | 283 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 | AW17 |
| 350 | 92 | 310 | 460 | 470 | 490 | 12-22 | 16-26 | 16-33 | AW17 |
| 400 | 102 | 340 | 515 | 525 | 550 | 16-22 | 12-30 | 16-36 | AW20 |
| 450 | 114 | 380 | 565 | 585 | 600 | 16-22 | 20-30 | 20-36 | AW20 |
| 500 | 127 | 410 | 620 | 650 | 660 | 20-22 | 20-33 | 20-36 | AW28 |
| 600 | 154 | 470 | 725 | 770 | 770 | 20-26 | 20-36 | 20-39 | AW28 |
| 700 | 165 | 550 | 840 | 840 | 875 | 24-26 | 24-36 | 24-42 | AW35 |
| 800 | 190 | 640 | 950 | 950 | 990 | 24-30 | 24-39 | 24-48 | AW35 |
| 900 | 203 | 710 | 1050 | 1050 | 1090 | 24-30 | 28-39 | 28-48 | AW40 |
| 1000 | 216 | 770 | 1160 | 1170 | 1210 | 28-30 | 28-42 | 28-56 | AW40 |
| 1200 | 254 | 890 | 1380 | 1390 | 1420 | 32-33 | 32-48 | 32-56 | AW40 |
订购注意事项：
D373H/F对夹式硬密封蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D373H/F对夹式硬密封碟阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
