配件与附件 >管接头 > 90°弯头、45°弯头

90°弯头、45°弯头

90°弯头、45°弯头

RPP、PVDF、PPH、ABS、UPVC、CPVC90°弯头/Elbow

公称通径 DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d L Z
15 28 20 28 16
20 32 25 34 20
25 40 32 41 22
32 50 40 49 27
40 61 50 60 31
50 75 63 76 38
65 88 75 83 44
80 104 90 97 51
100 127 110 117 61
125 158 140 151 76
150 180 160 170 86
200 241 225 215 95
250 300 280 287 140
300 362 315 335 150
400 452 400 460 230
90°弯头、45°弯头 结构图

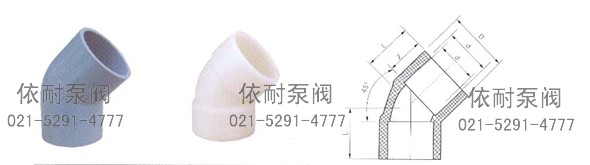

RPP、PVDF、PPH、ABS、UPVC、CPVC45°弯头/Elbow

公称通径 DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d L Z
15 28 20 23 16
20 32 25 27 20
25 40 32 33 22
32 50 40 44 27
40 61 50 46 31
50 75 63 60 38
65 88 75 70 44
80 104 90 80 51
100 127 110 96 61
125 158 140 120 76
150 180 160 130 86
200 241 225 147 95
250 300 280 154 140

订购注意事项：

90°弯头、45°弯头产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐90°弯头、45°弯头说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
