法兰、闷盖

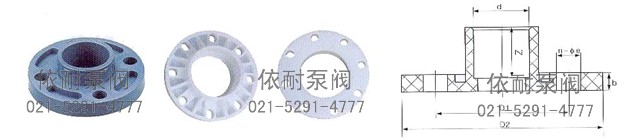

法兰

RPP、PVDF、PPH、ABS、UPVC、CPVC 法兰/Flange

公称通径 DN(mm) Nominal diameter 外形尺寸(mm)External dimensions
D2 d Z D1 Φe b n
15 95 20 16 65 14 13 4
20 105 25 20 75 14 17 4
25 115 32 22 85 14 18 4
32 140 40 27 100 18 20 4
40 150 50 31 110 18 20 4
50 165 63 38 125 18 25 4
65 185 75 44 145 18 25 4
80 200 90 51 160 18 26 8
100 220 110 61 180 18 28 8
125 250 140 76 210 18 30 8
150 280 160 86 240 22 30 8
200 340 225 90 295 22 30 8
250 390 280 110 350 23 30 12
闷盖

RPP、PVDF、PPH、ABS、UPVC、CPVC 闷盖/End cap

公称通径 DN(mm) Nominal diameter 外形尺寸(mm)External dimensions
D d L Z
15 28 20 22 16
20 32 25 25 20
25 40 32 30 22
32 50 40 35 27
40 61 50 43 31
50 75 63 51 38
65 88 75 59 44
80 104 90 69 51
100 127 110 80 61
125 158 140 102 76
150 180 160 114 86
200 241 225 127 95
250 300 280 150 140

订购注意事项:

法兰、闷盖产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐法兰、闷盖说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
