内螺纹接头、外螺纹接头

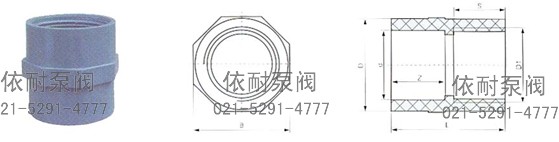

RPP、PVDF、PPH、ABS、UPVC、CPVC 内螺纹接头/Female adapter
| 公称通径 DN(mm) Nominal diameter | 外形尺寸（mm）External dimensions | ||||||
| D | d | Z | D1 | B | L | S | |
| 15 | 28 | 20 | 16 | 1/2” | 28 | 34 | 16 |
| 20 | 33 | 25 | 20 | 3/4” | 34 | 40 | 18 |
| 25 | 40 | 32 | 22 | 1” | 41 | 47 | 21 |
| 32 | 50 | 40 | 27 | 1-1/4” | 50 | 54 | 24 |
| 40 | 61 | 50 | 31 | 1-1/2” | 65 | 62 | 27 |
| 50 | 75 | 63 | 38 | 2” | 75 | 69 | 27 |

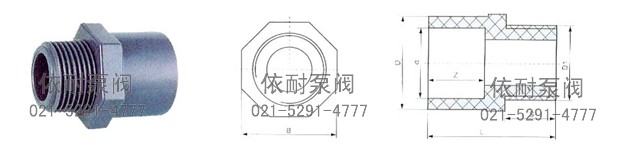

RPP、PVDF、PPH、ABS、UPVC、CPVC外螺纹接头/Male coupling
| 公称通径 DN(mm) Nominal diameter | 外形尺寸（mm）External dimensions | ||||||
| D | d | Z | D1 | B | L | S | |
| 15 | 28 | 20 | 16 | 1/2” | 28 | 42 | 16 |
| 20 | 33 | 25 | 20 | 3/4” | 34 | 45 | 18 |
| 25 | 40 | 32 | 22 | 1” | 41 | 50 | 21 |
| 32 | 50 | 40 | 27 | 1-1/4” | 50 | 60 | 24 |
| 40 | 61 | 50 | 31 | 1-1/2” | 65 | 67 | 27 |
| 50 | 75 | 63 | 38 | 2” | 75 | 75 | 27 |
订购注意事项：
内螺纹接头、外螺纹接头产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐内螺纹接头、外螺纹接头说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
