配件与附件 >管接头 > 三通、四通

三通、四通

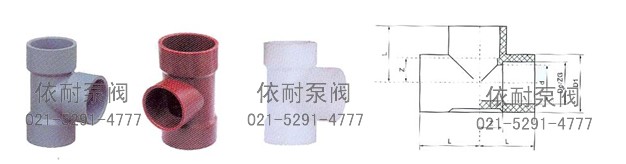

三通

RPP、PVDF、PPH、ABS、UPVC、CPVC 三通/Tee

公称通径
DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d H L Z
15 28 20 28 56 16
20 32 25 33 66 20
25 40 32 40 80 22
32 50 40 49 99 27
40 61 50 60 120 31
50 75 63 73 148 38
65 88 75 81 166 44
80 104 90 97 193 51
100 127 110 117 234 61
125 158 140 150 302 76
150 180 160 170 340 86
200 245 225 264 527 95
250 300 280 287 573 140
300 344 315 328 655 150
400 452 400 460 920 230

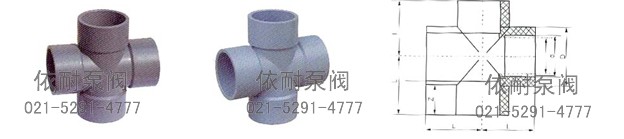

四通

RPP、PVDF、PPH、ABS、UPVC、CPVC 四通/Cross

公称通径
DN(mm)
Nominal diameter		 外形尺寸（mm）External dimensions
D d L Z
15 28 20 56 16
20 32 25 66 20
25 40 32 80 22
32 50 40 98 27
40 61 50 120 31
50 75 63 148 38
65 88 75 169 44
80 104 90 200 51
100 127 110 240 61
125 158 140 300 76
150 180 160 338 86
200 241 225 460 95

订购注意事项：

三通、四通产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐三通、四通说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
