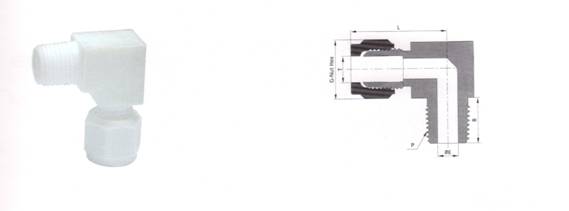

SME聚四氟乙烯弯头

SME聚四氟乙烯弯头
T-Tube O.D PT-NPT Pipe Size (in) Basic Ordering Number E Minimum Opening L G B
3 3 1/8 1/4 -SME-03-01 -SME-03-02 2 2 30 30 14 14 10 13
4 4 1/8 1/4 -SME-04-01 -SME-04-02 2 2 30 30 14 14 10 13
6 6 6 6 1/8 1/4 3/8 1/2 -SME-06-01 -SME-06-02 -SME-06-03 -SME-06-04 4.5 4.5 4.5 4.5 33 33 37 39 17 17 17 17 10 13 14 17
8 8 8 8 1/8 1/4 3/8 1/2 -SME-08-01 -SME-08-02 -SME-08-03 -SME-08-04 4.5 6 6 6 33 33 39 40 17 17 17 17 10 13 14 17
10 10 10 10 1/8 1/4 3/8 1/2 -SME-10-01 -SME-10-02 -SME-10-03 -SME-10-04 4.5 6 7.5 7.5 39 39 39 40 19 19 19 19 10 13 14 17
12 12 12 12 1/8 1/4 3/8 1/2 -SME-12-01 -SME-12-02 -SME-12-03 -SME-12-04 4.5 6 9.5 9.5 42 42 42 42 22 22 22 22 10 13 14 17
英 制
1/8 1/8 -SME-1-01 2 30 14 10
1/4 1/4 1/8 1/4 -SME-2-01 -SME-2-02 2 4.5 30 30 17 17 10 13
3/8 3/8 3/8 1/8 1/4 3/8 -SME-3-01 -SME-3-02 -SME-3-03 2 4.5 6 39 39 39 19 19 19 10 13 14
1/2 1/2 1/2 1/4 3/8 1/2 -SME-4-02 -SME-4-03 -SME-4-04 4.5 7.5 9.5 42 42 42 22 22 22 13 14 17

订购注意事项:

SME聚四氟乙烯弯头产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐SME聚四氟乙烯弯头说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
