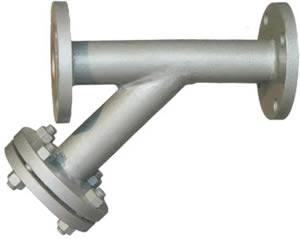

YG型管道过滤器
YG型管道过滤器
用途
YG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。
特点
通流快速，故压力损失小,抗污性强，排渣方便。有锥管螺纹承插焊式、法兰式。
主要性能规范
| 公称压力 PN(MPa) | 工作温度℃ | 滤网目数 | 适用介质 |
| 2.0 150LB | 300 | 20～150 | 蒸汽、空气 、水、油 |
| 5.0 300LB | 425 | 20～150 |
主要零部件材料表
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢 |
| 滤网盖 | 碳钢、不锈钢 |
| 滤芯网 | 不锈钢 |
| 垫片 | 柔性石墨 |
连接尺寸

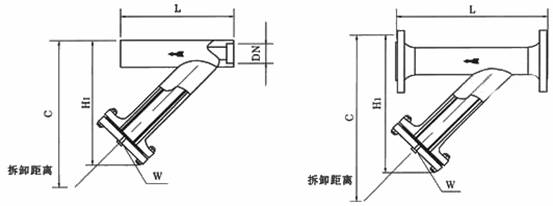

YG型管道过滤器 结构图
性能参数表
| 公称压力 (MPa) | 连接方式 | 公称通径 DN | 外形尺寸 mm | 公称压力 (MPa) | 连接方式 | 公称通径 DN | 外形尺寸 mm | W（in） | |||||
| L1 | L2 | C | L1 | L2 | C | ||||||||
| PN-2.0 | 锥管螺纹 承插焊 | 15 | 130 | 250 | 160 | PN-2.0 | 法兰 | 15 | 260 | 280 | 177 | RC3/8" | |
| 20 | 130 | 250 | 165 | 20 | 280 | 308 | 196 | ||||||
| 25 | 140 | 250 | 170 | 25 | 290 | 322 | 208 | ||||||
| 32 | 160 | 300 | 195 | 32 | 310 | 353 | 227 | ||||||
| 40 | 170 | 300 | 200 | 40 | 320 | 367 | 238 | ||||||
| 50 | 180 | 320 | 215 | 50 | 300 | 339 | 240 | RC1/2" | |||||
| 65 | 65 | 340 | 382 | 274 | |||||||||
| 80 | 80 | 380 | 438 | 307 | |||||||||
| PN-5.0 | 锥管螺纹 承插焊 | 15 | 130 | 250 | 169 | PN-5.0 | 法兰 | 15 | 260 | 280 | 181 | RC3/8" | |
| 20 | 130 | 250 | 179 | 20 | 280 | 308 | 205 | ||||||
| 25 | 140 | 250 | 182 | 25 | 290 | 322 | 215 | ||||||
| 32 | 160 | 300 | 209 | 32 | 310 | 353 | 234 | ||||||
| 40 | 170 | 300 | 217 | 40 | 320 | 354 | 250 | ||||||
| 50 | 190 | 320 | 230 | 50 | 350 | 396 | 254 | RC1/2" | |||||
| 65 | 65 | 370 | 438 | 286 | |||||||||
| 80 | 80 | 400 | 523 | 317 | |||||||||
