无负压供水设备
无负压供水设备
无负压供水设备是上海依耐泵阀技术部科研人员新进研制的无负压变频调速给水设备，系为解决传统生活供水系统中，水泵的直接接入自来水管网产生的负压问题而开发的，型号为WFGW、WFGL的系列无负压变频给水设备（管网调节增压设备）。该产品不但解决了地下水池的二次污染问题，还可以和纯净水设备配套，直接作为饮用水的增压设备，可以在任何一个需要管网增压的供水系统中使用。该系列产品获得多项实用新型国家专利。
无负压供水设备特点
1、 节电节水
采用变频进行软起动，避免了电流冲击。同时是因实现恒压控制，也避免了对管网的冲击，延长了管路及阀门的寿命。传统的水池二次加压供水方式将自来水放入水池，使原有的自来水稀放为零，浪费了自来水的原有压力能。
该设备利用调节装置与自来水管网联接可充分利用管网的压力能，节电可达到50%~90%。
2、 消除了地下水池的二次污染
传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。该设备利用调节装置采用封闭式供水方式，消除了二次污染。
3、 节省投资，减少占地，安装、使用、检修方便
建造水池，工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。该设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可以采用立式或卧式不同的安装方式，检修方便。
4、 采用PID闭环调节，恒压精度高，水压波动小。
5、 具有过载，短路，过流等各种自动保护功能。
6、 自动化程度高，运行可靠，管理方便。

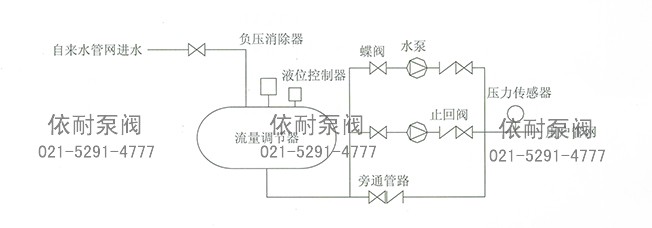

无负压供水设备系统简图
无负压供水设备 系统简图
无负压供水设备工作原理
1、 微机设定给水泵工作压力，即用户用水压力。生活给水时，设备运行在低压变频状态，由变频器时刻监控管网压力，对反馈值和设定值进行运算和比较计算，若网管压力高于用户所需压力（设定压力）则自动减少输出频率，从而使泵的转速减少，出水量减少。若管网压力低于用户所需压力（设定压力）则自动增加输出频率。从而使泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时，其它各台泵自动投入，以保证用户的使用压力。
2、 当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机，只有当压力降到某一设定压力值时，变频器才重新开始工作。变频泵组的工作只是满足用户的用水压力与管网压力之差，大大节约了电能。
3、 当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。当流量调节器内压力升高时，又可以将多余的气体排出流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。
无负压供水设备工作过程
1、 管网压力高于或等于用户压力时
当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。
用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。
2、 管网压力低于用户压力时
变频设备开始运行，水泵处于开始运转。
A、 管网流量大于等于用户用水量时
若流量调节器内有空气则压力升高，又可以将多余的气体排出流量调节器外。使流量调节器内蓄满水以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。流量调节器内压力恢复至自来水管网压力。
若流量调节器内没有空气，流量调节器内压力保持自来水管网压力。
水泵提升压力为用户用水压力—管网压力
B、 管网流量小于用户用水量时
流量调节器内压力降低，当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。流量调节器内压力降为零。流量调节器内的水与自来水的流入水共同提供给用户用水。流量调节器内储备水补偿的是用户用水与管网流量之差。
水泵提升压力为用户用水压力。
无负压供水设备产品性能指标
WFGW、WFGL系列无负压变频给水设备（管网调节增压设备）是采用先进的设计技术自行开发研制的新型供水设备。具有变量恒压，供水压力精度高的显着特点，即在压力不变的前提下，流量从零到最大工作流量范围内，供水压力变化范围在±0.01Mpa以内，可消除对自来水管网生产负压的现象，提高了生活给水系统的可靠性；占地面积小，节省建设投资，安装使用维护方便；是适合用于工业及民用建筑生活系统的理想给水设备。
WFGW、WFGL系列无负压变频给水设备（管网调节增压设备）主要指标如下：
流量范围：2.4m3/h—300m3/h
压力范围：0Mpa—1.6Mpa；（可调）
转速范围：0-1450r/min或0-2950r/min；（可调）

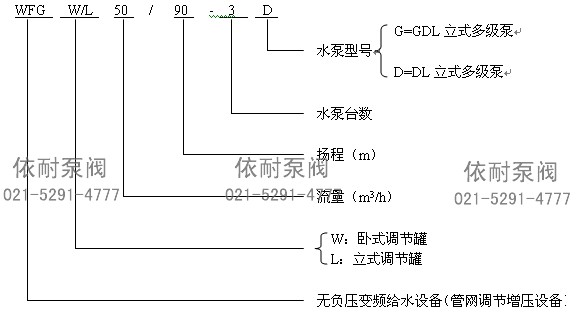

无负压供水设备型号说明
无负压供水设备 型号说明
无负压供水设备选型说明
无负压变频供水设备的选型是根据用户自来水管线、压力与流量，用户实际用水量、建筑物的高度等数据来确定的，设备表用的调节器容积时按照自来水流量满足要求的情况下估算的，如果自来水管路很细，流量不能满足用水高峰期的用水要求，需要重新计算调节器的容积，推荐公式如下：
V容积=（Q出—Q进）△t
Q进=一天最高用水高峰期自来水进水量
Q出=一天最高用水高峰期用户用水量
t=最大用水高峰期持续时间
