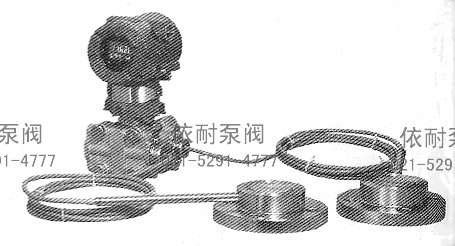

XLA118W智能双远传差压变送器
特性
密封隔膜是用于防止管道中的介质直接进入差压变送器力的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。 XLA118W、XLA118W和XLAW隔膜密封式差压变送器用来测量液体、气体和蒸气的流量、液位、密度和压力，然后输出与测得的差压相对应的4~20mA Dc信号。 由于它们可与BT200/100型手操器（BRAINTM ）或275或CENTYM CSTM/XLTM系统相互进行通信，故可进行远程设定及监控等。
标准规格
1、 测量范围
| 膜盒 | 量程 | 范围 |
| M | 2.5~100KPa (250~10000mmH2O) |
-100~100KPa (-10000~10000mmH2O) |
| H | 25~500KPa (0.25~5kgf/cm2) |
-500~500KPa (-5~5kgf/cm2) |
2、 输出信号
4~20mA Dc，带数字通讯的2线制
3、 通讯线路条件
电源电压：16.4~42V DC(16.4~30V DC)
负载电阻：参阅图
注如果是本安型变送器，外部外部负载电阻应包括安全栅电阻
通信距离：2km,使用CEV电缆时
负载电容：0.22μF以下
负载电感：3.3mH以下
连接于接收电阻上的接收仪表的输入阻抗在2.4Hz时，为10kΩ以上
「（）内为本安型数值」
4、 精度
参阅表2-1，2-2和2-3
5、 环境温度
-40~85℃ （-40～185℉） （一般型）
-30~80℃ （-22～176℉） （带数字式表头）
注：环境温度极限必须在注入液工作温度范围内，见表1（常见防爆型种类附加规格）
6、 环境温度的影响
参阅表21-，2-2和2-3
7、 接液温度
参阅表
8、 环境温度
5～100%RH（40℃时）
9、 工作压力
2.7kPa abs (20mm Hg abs)～法兰的额定工作压力
大气压以下的参阅图
10、 静压影响
参阅表2-1，2-2和2-3
11、 电源电压变动的影响 ±0.005%V
（21.6～32V Dc,350Ω）
12、安装
变送器：2-inch管道安装
隔膜密封件：法兰安装
13、安装法兰规格
参阅“型号及规格代码一览表“
ANSI规格的法兰与垫片接触一面，进行锯齿形加工（根据ANSI B16.5）
14、防水结构
JIS C0920防浸型（相对于IEC IP67和NEMA 4X）
15、防爆结构
参阅“附件规格一览表”
16、接线口
参阅“型号及规格代码一览表”
17、放大器外壳
铝合金铸件或JIS SCS14A 不锈钢
18、涂漆
聚氨基甲酸乙烯树脂烤漆
深海藓绿：（Munsell色系0.6GY3.1/2.0）
19、内藏显示表
LCD数字式显示表（选购件）
20、变送器材质
法兰：JIS SCS14A
21、隔膜密封件材质
隔膜及其它接液部分参阅“型号与规格一览表”
毛细管：JIS SUS316
保护管：JIS SUS304
PVC屏蔽（PVC的最大使用温度：100℃）（212℉）
22、阻尼时间常数
（放大器组件和带隔膜密封件的膜盒组件的时间常数相加值）
放大器组件时间常数：0.2～64秒，可进行9段设定膜盒组件时间常数：
| 膜盒 | M | |
| 时间常数（秒） | 约0.5 |
当毛细管长5m，注入液的代码为A时，在正常温度下取得的值
型号及规格一览表
XLA118W型「法兰尺寸：3-inch(80mm.DN80)」
| 型号 | 说明 | |||||||||||||||||
| XLA118W | 隔膜密封式差压变送器（平膜片型） | |||||||||||||||||
| 输出信号 | E | 4~20mA Dc带数字通讯? 协议 | ||||||||||||||||
| B | 模拟式带可调 | |||||||||||||||||
| 测量量程 （膜盒） | M | 2.5~100KPa﹛250~10000mmH2O﹜ | ||||||||||||||||
| H | 25~500 KPa﹛0.25~5kgf/cm2﹜ | |||||||||||||||||
| 接液部分材质 | 「膜片」 | 「其它」 | ||||||||||||||||
| S | JIS SUS316L | JIS SUS316L | ||||||||||||||||
| H | 哈氏合金C-276 | 哈氏合金C | ||||||||||||||||
| T | 钽 | 钽 | ||||||||||||||||
| U | 钛 | 钛 | ||||||||||||||||
| 法兰规格 | J1 | JIS 10K | ||||||||||||||||
| J2 | JIS 12K | |||||||||||||||||
| J4 | JIS 40K | |||||||||||||||||
| A1 | ANSI150 | |||||||||||||||||
| A2 | ANSI300 | |||||||||||||||||
| A4 | ANSI600 | |||||||||||||||||
| P1 | JPI150 | |||||||||||||||||
| P2 | JPI300 | |||||||||||||||||
| P4 | JPI600 | |||||||||||||||||
| D2 | DINPN10/16 | |||||||||||||||||
| D4 | DINPN25/40 | |||||||||||||||||
| D5 | DINPN64 | |||||||||||||||||
| G2 | GBPN10/16(GB 9115.9-88) | |||||||||||||||||
| G4 | GBPN25/40(GB 9115.11-88) | |||||||||||||||||
| G6 | GBPN100(GB 9115.11-88) | |||||||||||||||||
| 法兰尺寸/材质 ※ | D | 3-inch(80mm,DN80)/S25C | ||||||||||||||||
| E | 3-inch(80mm,DN80)/SUS304 | |||||||||||||||||
| F | 3-inch(80mm,DN80)/SUS316 | |||||||||||||||||
| 法兰螺栓材质 ※ | A | JIS SCM435 | ||||||||||||||||
| B | JIS SCM630 | |||||||||||||||||
| 注入液 ※ | （接液温度） | （环境温度） | ||||||||||||||||
| A | 一般型（硅油） | -10~250℃ | -10~60℃ | |||||||||||||||
| B | ??(注1) | 一般型（硅油） | -30~180℃ | -15~60℃ | ||||||||||||||
| C | 高温型（硅油） | 10~300℃ | 10~60℃ | |||||||||||||||
| D | (注1) | 禁油型（氟油） | -20~120℃ | -10~60℃ | ||||||||||||||
| E | ??(注1) | 低温型「乙（撑）二醇」 | -50~100℃ | -40~60℃ | ||||||||||||||
| —— | A | 通常为A | ||||||||||||||||
| 毛细管长度（m） | □□ | ??（注4） | 规定的毛细管长度为1~10m,用□□表示（例如：2m:02） | |||||||||||||||
| 安装方式 | -9 | 水平配管连接型，左面高压 | ||||||||||||||||
| 接线口※ | 0 | G1/2内螺纹，1处接线口 | ||||||||||||||||
| 2 | 1/2NPT内螺纹，2处接线口，不带盲塞 | |||||||||||||||||
| 3 | Pg13.5内螺纹，2处接线口，不带盲塞 | |||||||||||||||||
| 4 | M20内螺纹，2处接线口，不带盲塞 | |||||||||||||||||
| 5 | G1/2内螺纹，2处接线口带一个盲塞 | |||||||||||||||||
| 7 | 1/2NPT内螺纹，两个电气接口，一个盲塞 | |||||||||||||||||
| 8 | Pg13.5内螺纹，两个电气接口，一个盲塞 | |||||||||||||||||
| 9 | M20内螺纹，两个电气接口，一个盲塞 | |||||||||||||||||
| 内藏显示表※ | D | 数字表头 | ||||||||||||||||
| E | 带设定按钮的数字表头 | |||||||||||||||||
| N | （无表头） | |||||||||||||||||
| 2-inch管安装托架 ※ | A | JIS SECC平托型 | ||||||||||||||||
| B | JIS SUS304平托型 | |||||||||||||||||
| N | (无) | |||||||||||||||||
| 附加选项代码 | /□附加规格 | |||||||||||||||||
例：XLA118W-DMSA1DA-AA02-92NN/□
注1：如选择接液件材质代码“T”（钽），接液温度-10～200℃
注2:不适用于接液件材质代码“T”（钽）
注3：即使是在先用注入液代码“D”（氟油）的地方，如果需要对接液部分作脱脂洗净处理，也要选择附加规格代码K1或K5
注4：如选择接液材质代码“H”（哈氏合金）、“T”（钽）、“U”（钛）或充灌代码“C”（高温时），毛细管长度规定为1～5mm
※ 号是标准规格中最具代表性的规格。
XLA118W型「法兰尺寸：2-inch(50mm.DN50)」
| 型号 | 说明 | |||||||||||||||||
| XLA118W | 隔膜密封式差压变送器（平膜片型） | |||||||||||||||||
| 输出信号 | E | 4~20mADc带数字通讯? 协议 | ||||||||||||||||
| B | FF现场总线通讯（参见GS IC22T2-CY） | |||||||||||||||||
| 测量量程 （膜盒） | M | 2.5~100KPa﹛250~10000mmH2O﹜ | ||||||||||||||||
| H | 25~500 KPa﹛0.25~5kgf/cm2﹜ | |||||||||||||||||
| 接液部分材质 | 「隔膜」 | 「其它」 | ||||||||||||||||
| S | JIS SUS316L | JIS SUS316L | ||||||||||||||||
| 法兰规格 | J1 | JIS 10K | ||||||||||||||||
| J2 | JIS 12K | |||||||||||||||||
| J4 | JIS 40K | |||||||||||||||||
| A1 | ANSI150 | |||||||||||||||||
| A2 | ANSI300 | |||||||||||||||||
| A4 | ANSI600 | |||||||||||||||||
| P1 | JPI150 | |||||||||||||||||
| P2 | JPI300 | |||||||||||||||||
| P4 | JPI600 | |||||||||||||||||
| D2 | DINPN10/16 | |||||||||||||||||
| D4 | DINPN25/40 | |||||||||||||||||
| D5 | DINPN64 | |||||||||||||||||
| G2 | GBPN10/16(GB 9115.9-88) | |||||||||||||||||
| G4 | GBPN25/40(GB 9115.11-88) | |||||||||||||||||
| G6 | GBPN100(GB 9115.11-88) | |||||||||||||||||
| 法兰尺寸/材质 ※ | A | 3-inch(80mm,DN80)/S25C | ||||||||||||||||
| B | 3-inch(80mm,DN80)/SUS304 | |||||||||||||||||
| C | 3-inch(80mm,DN80)/SUS316 | |||||||||||||||||
| 法兰螺栓材质 ※ | A | JIS SCM435 | ||||||||||||||||
| B | JIS SCM630 | |||||||||||||||||
| 注入液 ※ | （接液温度） | （环境温度） | ||||||||||||||||
| A | 一般型（硅油） | -10~250℃ | -10~60℃ | |||||||||||||||
| B | ??(注1) | 一般型（硅油） | -30~180℃ | -15~60℃ | ||||||||||||||
| —— | A | 通常为A | ||||||||||||||||
| 毛细管长度（m） | □□ | ??（注4） | 规定的毛细管长度为1~5m,用□□表示（例如：2m:02） | |||||||||||||||
| 安装方式 | -9 | 水平配管连接型，左面高压 | ||||||||||||||||
| 接线口※ | 0 | G1/2内螺纹，1处接线口 | ||||||||||||||||
| 2 | 1/2NPT内螺纹，2处接线口，不带盲塞 | |||||||||||||||||
| 3 | Pg13.5内螺纹，2处接线口，不带盲塞 | |||||||||||||||||
| 4 | M20内螺纹，2处接线口，不带盲塞 | |||||||||||||||||
| 5 | G1/2内螺纹，2处接线口带一个盲塞 | |||||||||||||||||
| 7 | 1/2NPT内螺纹，两个电气接口，一个盲塞 | |||||||||||||||||
| 8 | Pg13.5内螺纹，两个电气接口，一个盲塞 | |||||||||||||||||
| 9 | M20内螺纹，两个电气接口，一个盲塞 | |||||||||||||||||
| 内藏显示表※ | D | 数字表头 | ||||||||||||||||
| E | 带设定按钮的数字表头 | |||||||||||||||||
| N | （无表头） | |||||||||||||||||
| 2-inch管安装托架 ※ | A | JIS SECC平托型 | ||||||||||||||||
| B | JIS SUS304平托型 | |||||||||||||||||
| N | (无) | |||||||||||||||||
| 附加选项代码 | /□附加规格 | |||||||||||||||||
例：XLA118W-DMSA1AA-AA02-92NN/□ ※ 号是标准规格中最具代表性的规格。
XLA118N型「法兰尺寸：4-inch(100mm.DN100)」
| 型号 | 说明 | ||||||||||||||||||||
| XLA118N | 隔膜密封式差压变送器（平膜片型） | ||||||||||||||||||||
| 输出信号 | D | 4~20mADC带数字通讯 (BRAIN)协议 | |||||||||||||||||||
| E | 4~20mADC带数字通讯协议 | ||||||||||||||||||||
| F | FF现场总线通讯（参见GS IC22T2-CY） | ||||||||||||||||||||
| 测量量程 （膜盒） | M | 2.5~100KPa﹛250~10000mmH2O﹜ | |||||||||||||||||||
| H | 25~500 KPa﹛0.25~5kgf/cm2﹜ | ||||||||||||||||||||
| 接液部分材质 | 「隔膜」 | 「管道」 | 「其它」 | ||||||||||||||||||
| S | JIS SUS316L | JIS SUS316 | JIS SUS316 | ||||||||||||||||||
| 法兰规格 | J1 | JIS 10K | |||||||||||||||||||
| J2 | JIS 12K | ||||||||||||||||||||
| A1 | ANSI150 | ||||||||||||||||||||
| A2 | ANSI300 | ||||||||||||||||||||
| P1 | JPI150 | ||||||||||||||||||||
| P2 | JPI300 | ||||||||||||||||||||
| D2 | DINPN10/16 | ||||||||||||||||||||
| D4 | DINPN25/40 | ||||||||||||||||||||
| G2 | GBPN10/16(GB 9115.9-88) | ||||||||||||||||||||
| G4 | GBPN25/40(GB 9115.11-88) | ||||||||||||||||||||
| G6 | GBPN100(GB 9115.11-88) | ||||||||||||||||||||
| 隔膜凸出长度 （X2） | 2 | X2=50mm | |||||||||||||||||||
| 4 | X2=100mm | ||||||||||||||||||||
| 6 | X2=150mm | ||||||||||||||||||||
| 法兰尺寸/材质※ | G | 4-inch(10mm)/JIS? S25C | |||||||||||||||||||
| H | 4-inch(10mm)/JISSUS304 | ||||||||||||||||||||
| J | 4-inch(10mm)/JIS? SUS316 | ||||||||||||||||||||
| 法兰螺栓材质 ※ | A | JIS SCM435 | |||||||||||||||||||
| B | JIS SCM630 | ||||||||||||||||||||
| 注入液 ※ | （接液温度） | （环境温度） | |||||||||||||||||||
| A | 一般型（硅油） | -10~250℃ | -10~60℃ | ||||||||||||||||||
| B | ?? | 一般型（硅油） | -30~180℃ | -15~60℃ | |||||||||||||||||
| C | 高温型（硅油） | 10~300℃ | 10~60℃ | ||||||||||||||||||
| D | ?????(注1) | 禁油型（氟油） | -20~120℃ | -10~60℃ | |||||||||||||||||
| E | 低温型「乙（撑）二醇」 | -50~100℃ | -40~60℃ | ||||||||||||||||||
| —— | B | 通常为B | |||||||||||||||||||
| 毛细管长度（m） | □□ | ? （注2）? （注3） | 规定的毛细管长度为1~5m,用□□表示（例如：2m:02） | ||||||||||||||||||
| 安装方式 | -9 | 水平配管连接型，左面高压 | |||||||||||||||||||
| 接线口 ※ | 0 | G1/2内螺纹，1处接线口 | |||||||||||||||||||
| 2 | 1/2NPT内螺纹，2处接线口，不带盲塞 | ||||||||||||||||||||
| 3 | Pg13.5内螺纹，2处接线口，不带盲塞 | ||||||||||||||||||||
| 4 | M20内螺纹，2处接线口，不带盲塞 | ||||||||||||||||||||
| 5 | G1/2内螺纹，2处接线口带一个盲塞 | ||||||||||||||||||||
| 7 | 1/2NPT内螺纹，两个电气接口，一个盲塞 | ||||||||||||||||||||
| 8 | Pg13.5内螺纹，两个电气接口，一个盲塞 | ||||||||||||||||||||
| 9 | M20内螺纹，两个电气接口，一个盲塞 | ||||||||||||||||||||
| 内藏显示表※ | D | 数字表头 | |||||||||||||||||||
| E | 带设定按钮的数字表头 | ||||||||||||||||||||
| N | （无表头） | ||||||||||||||||||||
| 2-inch管安装托架 ※ | A | JIS SECC平托型 | |||||||||||||||||||
| B | JIS SUS304平托型 | ||||||||||||||||||||
| N | (无) | ||||||||||||||||||||
| 附加选项代码 | /□附加规格 | ||||||||||||||||||||
例：XLA118N-DMSA12GA-AB02-92NN/□
注1：即使是在选用注入液代码“D”（氟油）的地方，如果需要对接液部分作脱脂洗净处理，也要选择附加规格代码K1或K5
注2：如选择充灌代码“C”（高温用），毛细管长度规定为1～5mm
注3:毛细管长度包括膜片凸出长度（X2）和法兰厚度（t）
※ 号是标准规格中最具代表性的规格。
XLA118N型「法兰尺寸：3-inch(100mm.DN100)」
| 型号 | 说明 | ||||||||||||||||||||
| XLA118N | 隔膜密封式差压变送器（凸膜片型） | ||||||||||||||||||||
| 输出信号 | D | 4~20mADC带数字通讯 (BRAIN)协议 | |||||||||||||||||||
| E | 4~20mADC带数字通讯(BRAIN)协议 | ||||||||||||||||||||
| 测量量程 （膜盒） | M | 2.5~100KPa﹛250~10000mmH2O﹜ | |||||||||||||||||||
| H | 25~500 KPa﹛0.25~5kgf/cm2﹜ | ||||||||||||||||||||
| 接液部分材质 | 「隔膜」 | 「管道」 | 「其它」 | ||||||||||||||||||
| S | JIS SUS316L | JIS SUS316 | JIS SUS316 | ||||||||||||||||||
| 法兰规格 | J1 | JIS 10K | |||||||||||||||||||
| J2 | JIS 12K | ||||||||||||||||||||
| A1 | ANSI150 | ||||||||||||||||||||
| A2 | ANSI300 | ||||||||||||||||||||
| P1 | JPI150 | ||||||||||||||||||||
| P2 | JPI300 | ||||||||||||||||||||
| D2 | DINPN10/16 | ||||||||||||||||||||
| D4 | DINPN25/40 | ||||||||||||||||||||
| G2 | GBPN10/16(GB 9115.9-88) | ||||||||||||||||||||
| G4 | GBPN25/40(GB 9115.11-88) | ||||||||||||||||||||
| G6 | GBPN100(GB 9115.11-88) | ||||||||||||||||||||
| 隔膜凸出长度 （X2） | 2 | X2=50mm | |||||||||||||||||||
| 4 | X2=100mm | ||||||||||||||||||||
| 6 | X2=150mm | ||||||||||||||||||||
| 法兰尺寸/材质 ※ | D | 3-inch(80mm,DN80)/S25C | |||||||||||||||||||
| E | 3-inch(80mm,DN80)/SUS304 | ||||||||||||||||||||
| F | 3-inch(80mm,DN80)/SUS316 | ||||||||||||||||||||
| 法兰螺栓材质 ※ | A | JIS SCM435 | |||||||||||||||||||
| B | JIS SCM630 | ||||||||||||||||||||
| 注入液 ※ | （接液温度） | （环境温度） | |||||||||||||||||||
| A | 一般型（硅油） | -10~250℃ | -10~60℃ | ||||||||||||||||||
| B | ?? | 一般型（硅油） | -30~180℃ | -15~60℃ | |||||||||||||||||
| —— | B | 通常为B | |||||||||||||||||||
| 毛细管长度（m） | □□ | ??（注1） | 规定的毛细管长度为1~10m,用□□表示（例如：2m:02） | ||||||||||||||||||
| 安装方式 | -9 | 水平配管连接型，左面高压 | |||||||||||||||||||
| 接线口 ※ | 0 | G1/2内螺纹，1处接线口 | |||||||||||||||||||
| 2 | 1/2NPT内螺纹，2处接线口，不带盲塞 | ||||||||||||||||||||
| 3 | Pg13.5内螺纹，2处接线口，不带盲塞 | ||||||||||||||||||||
| 4 | M20内螺纹，2处接线口，不带盲塞 | ||||||||||||||||||||
| 5 | G1/2内螺纹，2处接线口带一个盲塞 | ||||||||||||||||||||
| 7 | 1/2NPT内螺纹，两个电气接口，一个盲塞 | ||||||||||||||||||||
| 8 | Pg13.5内螺纹，两个电气接口，一个盲塞 | ||||||||||||||||||||
| 9 | M20内螺纹，两个电气接口，一个盲塞 | ||||||||||||||||||||
| 内藏显示表※ | D | 数字表头 | |||||||||||||||||||
| E | 带设定按钮的数字表头 | ||||||||||||||||||||
| N | （无表头） | ||||||||||||||||||||
| 2-inch管安装托架 ※ | A | JIS SECC 平托型 | |||||||||||||||||||
| B | JIS SUS304平托型 | ||||||||||||||||||||
| N | (无) | ||||||||||||||||||||
| 附加选项代码 | /□附加规格 | ||||||||||||||||||||
例：XLA118N-DMSA12DA-AB02-92NN/□
注1：毛细管长度包括膜片凸出长度（X2）和法兰厚度（t）
※号是标准规格中最具代表性的规格。
订购注意事项：
XLA118W智能双远传差压变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XLA118W智能双远传差压变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
