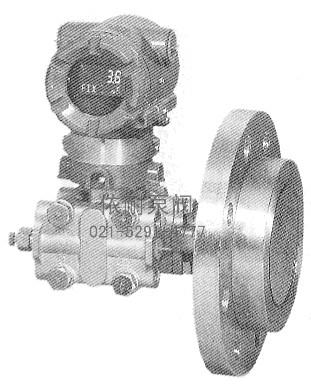

XLA210A/XLA220A智能法兰安装式变送器
特性
XLA510A绝对压力变送器和XLA530A压力变送器用于测量液体、气体或蒸汽压力，并将其转变成4~20mADC的电流信号输出。XLA510A和XLA530也可与BRAINTM手操器、CENTUMCSTM、μXLTM或 275手操器进行通讯实现远程设定、监控等功能。

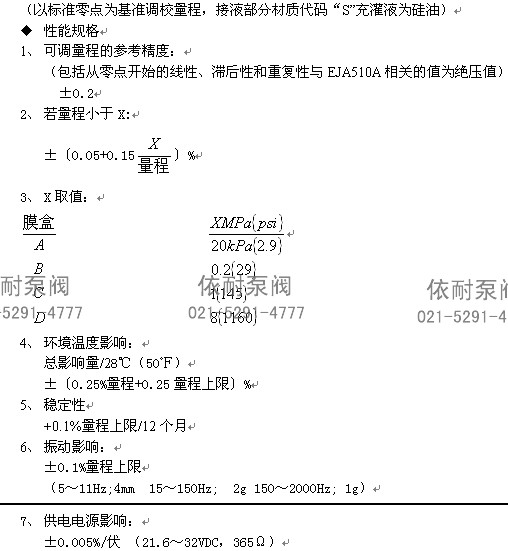

标准规格
功能规格
（与XLA510A相关的压力为绝对压力）
| 量程/范围 | kpa | InH2O (/D1) | MBar(/D3) | mmH2O(/D4) | |
| M | 量程 | 1~100 | 4~400 | 10~1000 | 100~10000 |
| 范围 | 100~100 | 400~400 | 1000~1000 | 10000~10000 | |
| H | 量程 | 5~500 | 20~2000 | 50~5000 | 0.05~5kgf/cm2 |
| 范围 | 500~500 | -2000~2000 | -5000~5000 | -5~5kgf/cm2 | |
◆ 调零
在膜盒量程的上下限范围内，零点可任意调整
◆ 外部 调零
通过外部调零螺钉，可在测量范围内对零点进行连接调校，分辨率为0.01%。量程可通过数字表头上的量程设定开关进行现场调校
◆ 安装位置影响
与膜片面平行方向的安装位置变化不会造成零点漂移，
与膜片面垂直方向放置到90°，将会产生0.2kPa﹛0.8inH2O﹜的零漂，并可通过调零校正。
四、 XLA510A和XLA530A智能绝对压力/压力变送器型谱表
| 型号 | 说明 | |||||||||||||
| XLA210A | 法兰安装式差压变送器（平膜片型） | |||||||||||||
| 输出信号 | E | 4~20mA,数字通讯? 协议 | ||||||||||||
| B | 模拟式带可调 | |||||||||||||
| 测量量程 （膜盒） |
M | 1~100KPa﹛100~10000mmH2O﹜ | ||||||||||||
| H | 5~500 KPa﹛0.05~5kgf/cm2﹜ | |||||||||||||
| 高压侧（法兰侧）接液部分材质（注1） | 「膜片」 | 「其它」 | ||||||||||||
| S | SUS316L | SUS316L | ||||||||||||
| H | 哈氏合金C-276 | 哈氏合金C | ||||||||||||
| T | 钽 | 钽 | ||||||||||||
| 法兰规格※ | J1 | JIS 10K | ||||||||||||
| J2 | JIS 12K | |||||||||||||
| A1 | ANSI 150 | |||||||||||||
| A2 | ANSI 300 | |||||||||||||
| P1 | JPI 150 | |||||||||||||
| P2 | JPI 300 | |||||||||||||
| D2 | DIN PN10/16 | |||||||||||||
| D4 | DIN PN25/40 | |||||||||||||
| G2 | GB PN10/16(GB 9115.9-88) | |||||||||||||
| G4 | GB PN25/40(GB 9115.11-88) | |||||||||||||
| 法兰尺寸/材质※ | D | 3-inch(80mm,DN80)/S25C | ||||||||||||
| E | 3-inch(80mm,DN80)/SUS304 | |||||||||||||
| F | 3-inch(80mm,DN80)/SUS316 | |||||||||||||
| 低压侧管 道连接 ※ |
0 | 无管道连接件? （Rc1/4内螺纹在容器法兰上） | ||||||||||||
| 1 | 带Rc1/4内螺纹的过程接头 | |||||||||||||
| 2 | 带Rc1/2内螺纹的过程接头 | |||||||||||||
| 3 | 带1/4NTP内螺纹的过程接头 | |||||||||||||
| 4 | 带1/4NTP内螺纹的过程接头 | |||||||||||||
| 5 | 无管道过程连接件? （1/4NTP内螺纹在容室法兰上） | |||||||||||||
|
法兰螺栓 材质 ※ |
A | SCM435 | ||||||||||||
| B | SUS630 | |||||||||||||
| C | SCH660 | |||||||||||||
| 安装方式 | -9 | 水平配管连接，左边高压 | ||||||||||||
| 接线口?※ | 2 | 1/2NPT内螺纹，2处接线口 | ||||||||||||
| 4 | M20内螺纹,2处接线口 | |||||||||||||
| 5 | G1/2内螺纹，2处接线口带一个盲塞 | |||||||||||||
| 7 | 1/2NPT内螺纹，两个电气接口，一个盲塞 | |||||||||||||
| 9 | M20内螺纹，两个电气接口，一个盲塞 | |||||||||||||
| 显示表头※ | D | 数字表头 | ||||||||||||
| E | 带设定按钮的数字表头 | |||||||||||||
| N | （无表头） | |||||||||||||
| N | 通常为N | |||||||||||||
| 附加选项代码 | /□选项规格 | |||||||||||||
例：XLA530A-DAS4N-02NN/□ ※号是标准规格中最具代表性的规格。
订购注意事项：
XLA210A/XLA220A智能法兰安装式变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XLA210A/XLA220A智能法兰安装式变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
