YT电-气阀门定位器

1.简介

电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号,并向气动执行机构输送空气来控制阀门开度的装置。

特征

—在5~20Hz范围内无共振现象。
—不用更换零件只需简单操作即可进行1/2范围内的分程控制。
—零调节和量程调节非常简单。
—正作用和反作用,单作用和双作用之间可方便转换。
—反馈杆连接非常简单。
—反应速度快而准确。
—空气消耗量小,经济性好。
—在小型执行器也可利用先导阀的节流孔来防止振动现象。

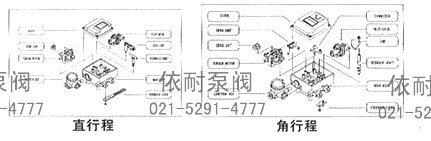

结构图

结构图

2.动作原理

为了改变阀门的位置增加输入电流。由①力矩马达发生力,使②挡板和③喷嘴之间距离增加从而喷嘴背压急剧减小。⑤阀芯向上移动,同时⑦气门被打开,把出口1导管空压送到⑩执行机构。增加⑾执行机构腔内的压力而使⑿执行机构轴开始旋转(下降)随着⑿执行机构轴开始,与反馈杆连接的反馈弹簧被拉伸。当定位器的输入信号产生的电磁力矩与反馈弹簧的力矩相平衡时,⑿执行机构的轴停止旋转。

动作原理

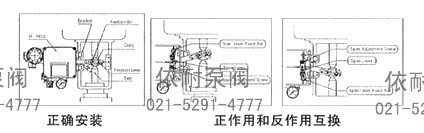

3.安装(直行程。角行程)

3-1直行程(正、反作用)
1、首先将安装板装在隔膜执行机构上,拧紧螺钉,在将定位器与安装板用螺钉固定。
2、把执行机构上的反馈销穿过定位器反馈杆开孔内,按所需阀门行程刻度位置,反馈杆上下旋转范围应是10°-30°。
3、不同型式的执行机构都应保证阀门在50%时反馈杆应处于水平位置。
4、将安装连接的各部位调整好后,固定锁紧。

直行程(正、反作用)

3-2角行程
1、首先将安装支架与执行机构连接定位器安装在支架上用螺钉固定
2、定位器的反馈杆轴和执行机构轴垂直同心。图1、图2
3、定位器的反馈凸轮面DA(正向执行型)向上安装、为顺时针方向旋转,若凸轮面RA(反向执行型)向上安装、为逆时针方向旋转。
4、执行机构角度应为初始点,将凸轮上的零点指示刻度对准轴承接触。如图3

角行程

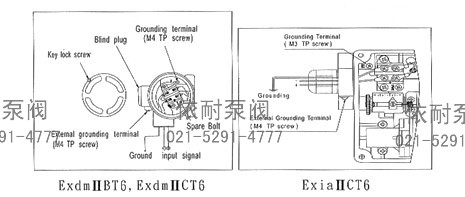

4.电线连接

①在定位器外部接线盒内正,负端子跟引线的正,负接线要正确连接。
②可使用同压封闭包装引入方式和金属导管引入方式。
—内压封闭包装引入方式线圈外径是Φ9.0~Φ11.
—金属导管引入方式使用PF1/2规格
③接线完毕后将接线盒上的固定螺丝拧紧。
④接线盒内部配有备用固定螺丝。

电线连接

5.调整

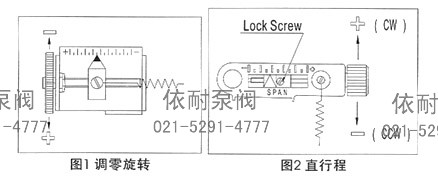

1、先输入50%信号,用调零旋钮(图1)将输出位移调到50%。然后将输入信号由0%分别调到100%观察行程与信号对应是否。可用量程旋钮(图2图3)调整行程在规定的位置上。量程调整可能使零点略有变化,因此需按上述方法反复调整直至满足要求,然后锁定量程调整螺钉。

调整1

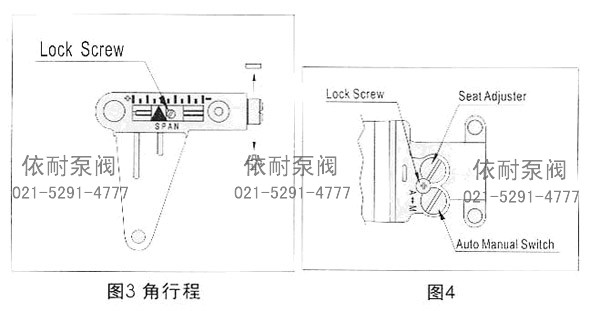

2、自动/手动切换开关应在需要暂时停止定位器动作时使用。切换开关出厂时设定为“自动“,逆时针方向旋转时定位器停止工作,执行机构为”手动“。回复自动顺时针方向旋转即可。图4
3、因受到执行机构或阀门负荷等外部条件影响,灵敏度降低或滞后度增高时将底座调节转扭向顺时针方向旋钮,如出现振动则将底座调节旋钮向逆时针方向旋钮。(此旋钮只在双作用使用时需要改变输出压力的稳定压力值使用)。图4

调整2

6、维修和检查

1、如果气源压力不均衡,那么定位器有可能不能正常工作。请定期确认供给空气是否净化,净化系统有无问题。
2、如取下先导阀时请注意,以免0型圈落掉或稳定弹簧脱落。
3、如固定喷嘴(在自动/手动
开关里面)被炭等其它异物堵塞,那么请将先导阀拆卸后往先导阀自动/手动开关背面的孔注入高压空气来排出异物。上述步骤也未能将异物排出, 请用∮0.2螺丝刀或钢线导入喷嘴开通。为了拔出自动/手动 开关而解开固定螺丝的时候,操作结束后务必要把固定螺丝再装上。
4、较好每年检查一次定位器有无破损,如果0型圈或其它部件被损坏请更换新的部件。

7、注意事项

1、定位器受到撞击,振动会成为故障的原因。定位器是精密仪器,在运送或操作过程中应小心。
2、使用定位器时如果超过指定的使用条件(输入电流,电压,气压,环境温度等),会引起部件的消磨或损坏,将成为定位器不能正常动作的原因
3、在危险环境中打开接线盒时应先切断输入电流。
4、在定位器正常工作的情况下应把接线盒盖和定位器盖给盖上。 5、如果不使用定位器长期放置在室外时,为了防止雨水渗漏,请将接线盒盖和定位器盖给盖上,并且在温度和湿度高的环境使用时要防止油污等在内部凝集。

8、故障与对策

故障 主要原因 处理方法
输入电流时定位器不动作 气源压力不足 增加气源压力
通道固定螺丝松动 拧紧通道固定螺丝
接线正负极接反 正确接线
力矩马达短路 更换力矩马达
喷嘴堵塞 更换力矩马达
反馈杆接错 正确接杆
出口1气管压力上升到最高后不下降 自动/手动切换开关漏气 向自动/手动切换开关吹入空气疏通或更换
喷嘴-挡板损坏或扭歪 更换力矩马达
固定节流孔堵塞 用高压空气吹向节流孔或更换
只通过自动/手动切换开关才有出气压 喷嘴堵塞 用高压客气吹向喷嘴或更换力矩马达
震动 安定化弹簧脱落 嵌入安定化弹簧
执行机构容量小 嵌入节流孔
固定节流孔部分堵塞 更换节流孔或用高压空气吹向节流孔
气缸只有开关动作 出口1和出口2的气管接反 正确接管
执行机构只在开/关时动作 出口1和出口2的导管接反 正确接管
直线性不好 反馈杆没有连接好 正确连接反馈杆
零调节和量程调节有误 正确调零和调量程
气源不稳定 更换空气用减压阀
滞后度大 底座调节不正确 从新调底座
反馈杆的夹钳松动 扭歪夹钳使其加紧反馈杆
凸轮轴磨损 更换凸轮轴

注:

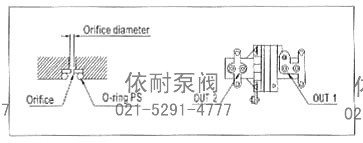

①用小容量的执行机构时会发生振动,此时向先导阀的出口1及出口2的接口嵌入节流孔。
② 节流孔种类如下:

节流孔种类

③ 首先取出口1和出口2的0型环插入适当的节流孔。安装好节流孔后把取下的0型环装上,操作时应注意污垢和固体颗粒进入孔。

④安装好节流孔后还产生振动时另请询问。

气缸体积 节流孔输出直径 订单号码
90cm2以下 Φ0.7
90~180cm2 Φ1.0
180cm2以上 不需要

9、订货请参考本公司选型样本

订购注意事项:

YT电-气阀门定位器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐YT电-气阀门定位器说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
