RSZF膜片高温电磁阀
RSZF膜片高温电磁阀
特点
膜片采用进口铁氟龙（PTEE）材料，在高低温的条件下仍然能正常工作，使用寿命长。 此电磁阀采用膜片先导式，从而使得压差小启闭迅速、灵活。

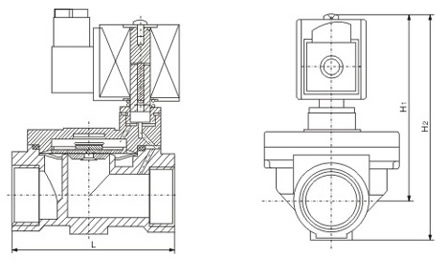

RSZF型 膜片高温电磁阀外形尺寸 结构图
主要产品规格
型号 RSZF-15 RSZF-20 RSZF-25
适用介质 空气、水、油、蒸汽
动作方式 先导式
型式 常闭式或常开式
流量孔径mm 20 20 25
CV值 7.6 7.6 12
接管口径G 1/2＂ 3/4＂ 1＂
使用流体粘度 20CST以下
使用压力MPa 0.03-2.0
工作温度℃ -35～180
使用电压范围 ±10%
本体材料 锻黄铜
油封材质 PTEE（铁氟龙）
额定电压 AC：380 220 110 36 DC:220 110 36 24 12
主要外形尺寸
| 型号 | L(mm) | H1(mm) | H2(mm) |
| RSZF-15 | 81 | 92 | 111 |
| RSZF-20 | 81 | 92 | 111 |
| RSZF-25 | 97 | 96 | 121 |
注：“F”代表法兰连接，需要常开型（通电阀关）在型号后加“K”，如RSZF-25FK。
订购注意事项：
RSZF膜片高温电磁阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐RSZF膜片高温电磁阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
