UD-C/V2A/RSSM微型电磁阀
UD-C型微型电磁阀
UD-C-10

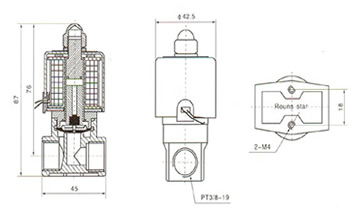

UD-C 外形尺寸图
主要技术参数
型号 UD-C-10
使用介质 热水、气、空气、水、温水、油
流体温度 -5℃～100℃
动作方式 先导式 、直动式
型式 常闭式
工作压力 0～10kg/cm2
流量孔径 10mm
连接方式 PT3/8
阀体材质 热锻黄铜
油封材质 丁腈橡胶、NBR 、VITON
CV值 4•B
额定电压 AC：220V 110V 50/60Hz DC:220V 24V 12V
线圈功率 AC220V：11VA DC24V：9.5W
电压波动范围 ±10%
V2A型微型电磁阀
V2A
V2A内部结构 外形尺寸图
主要技术参数
使用流体 空气、水、瓦斯、温水、低真空
反应时间 2-6毫秒
流体温度 -5℃～100℃
环境温度 -10℃～40℃
动作方式 直动式
型式 常闭式
额定电压V AC 220、110 50/60Hz
DC 220、24、12
电压波动范围 ±10%
连续使用 100%
保护等级 IP65
功率 AC 220V：8VA DC 24V：6.5W
耐热等级 GLASS B 130℃
油封材质 NBR或VITON
阀体材质 PP+FIBER GLASS
磁头、动铁芯 IJ117
分磁环 紫铜
主要规格
| 型号 | 连接尺寸 | 流量孔径 | CV | 使用压力（Mpa） | ||
| V2A | 1/4＂NPT | 3.0mm | 0.23 | 最小 | 最大-AC | 最大-DC |
| 0 | 1.0 | 1.0 | ||||
RSSM型 微型电磁阀
RSSM-3

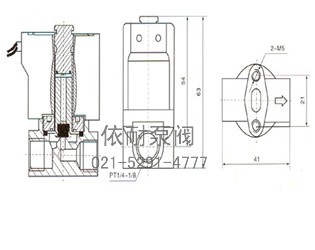

RSSM 外形尺寸图
选用规格
| 型号 | 通径 | 螺纹连接 | CV值 | 线圈功率 |
| RSSM-2 | 2mm | G1/8〃 | 0.2 | AC 220V:8VA DC 24V:6.5W |
| RSSM-3 | 3mm | G1/4〞 | 0.4 | |
| RSSM-4 | 4mm | G1/4〞 | 0.6 |

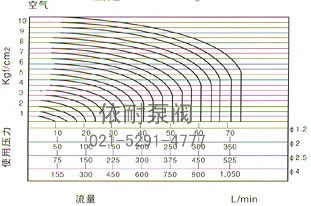

RSSM型微型电磁阀流量图

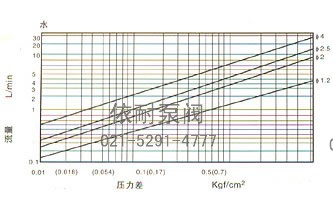

RSSM型微型电磁阀 流量图
RSSM型微型电磁阀 使用压力图
注：常开阀高度H增加20mm。
订购注意事项：
UD-C/V2A/RSSM微型电磁阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐UD-C/V2A/RSSM微型电磁阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
