电动矩形百叶式调节蝶阀

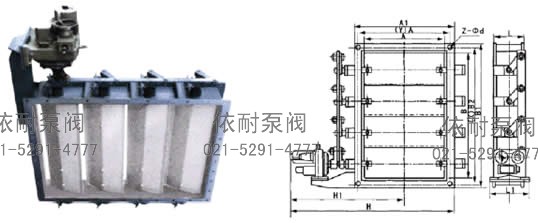

电动矩形百叶式调节蝶阀 外形尺寸图
电动矩形百叶式调节蝶阀 外形尺寸图

产品概述

电动矩形百叶式蝶阀配置电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程，能自动控制或手动控制调节管路中介质流量。上海依耐生产的电动矩形百叶式蝶阀的蝶板采用百叶多轴体结构，液体均匀，启闭力矩小，动作灵敏，性能可靠。阀体材料：碳钢、不锈钢。

主要技术参数

公称压力PN 0.005MPa 泄漏量 ≤3%
适用温度 -30～350℃ 介质流速 ≤25m/s
适用介质 粉尘、含尘气体

主要外形连接尺寸

A×B A1×B1 A2×B2 L L1 H1 H b Z-Фd X Y
320×180 375×105 400×240 180 245 580 735 8 16-14 5 3
320×250 375×295 400×330 180 245 625 825 8 16-14 5 3
400×200 455×255 500×330 200 245 610 805 8 16-18 5 3
400×320 455×375 500×420 200 245 870 915 8 16-18 5 3
500×200 555×255 600×300 220 245 610 805 8 16-18 5 3
500×400 555×455 600×500 220 245 670 915 8 20-18 5 5
630×320 685×375 730×420 220 245 610 805 10 20-18 7 3
630×400 685×455 730×500 220 245 710 995 10 24-18 7 5
800×400 855×455 900×500 240 300 610 945 10 24-18 7 5
800×630 855×685 900×730 240 300 710 995 10 28-18 7 7
1000×500 1070×570 1130×830 260 300 790 1075 10 24-23 7 5
1000×800 1070×870 1130×930 260 300 905 1270 10 28-23 7 7
1250×630 1320×700 1380×760 280 300 1005 1505 10 32-23 9 7
1250×1000 1320×1070 1380×1130 280 300 1105 1705 10 32-23 9 7
1400×800 1470×870 1530×930 300 385 1075 1575 10 36-23 11 7
1400×1250 1470×1320 1530×1380 300 385 1300 2025 10 40-23 11 9
1600×1000 1670×1070 1730×1130 320 385 1175 1775 10 36-23 11 7
1600×1250 1670×1320 1730×1380 320 385 1300 2025 10 40-23 11 9
1800×1250 1870×1320 1930×1380 340 420 1450 2175 10 44-23 13 9
1800×1400 1870×1470 1930×1530 340 420 1525 2325 10 48-23 13 11
2000×1250 2070×1320 2130×1380 360 420 1450 2175 10 48-23 15 9
2000×1800 2070×1670 2130×1730 360 420 1620 2520 12 52-23 15 11
2500×1800 2570×1870 2630×1730 420 450 1695 2595 12 56-23 17 11
2500×2000 2570×2070 2630×2130 420 450 1895 2995 12 64-23 17 15
2800×2500 2870×2570 2930×2630 440 450 2145 3195 12 72-23 19 17
3200×2800 3270×2870 3330×2930 480 480 2325 3825 12 80-23 21 19
3600×3200 3670×3270 3730×3330 520 480 2525 4225 12 88-23 23 21
4000×3600 4070×4670 4130×4730 560 480 2725 4825 12 100-23 27 23

订购注意事项：

电动矩形百叶式调节蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐电动矩形百叶式调节蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
