ED（3/6/9）63H对焊蝶阀

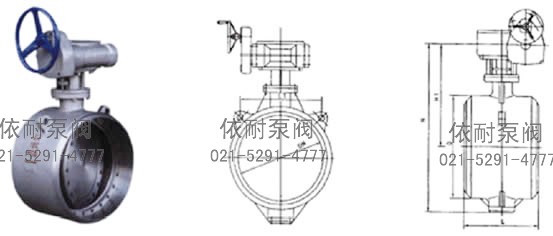

ED（3/6/9）63H-10/16/25/40C、P、R对焊蝶阀 外形尺寸图
特点
1、硬密封对焊蝶阀采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于硬密封对焊蝶阀采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、硬密封对焊蝶阀无法兰，对管道和保温包扎带来了很大的方便和美观。
主要技术参数
| 公称通径DN（mm） | DN（100～1200）mm、in4-48 |
| 公称压力PN（MPa） | 强度试验（1.5×PN）密封试验（1.1×PN） |
| 适用温度 | 碳钢：-29℃～425℃，不锈钢：-40℃～600℃ |
| 适用介质 | 水、热水、蒸汽、油品 |
| 焊接标准 | GB12224、ANSI B16.25、DIN2559 |
| 压力等级 | ANSI 150LB磅级/PN25 |
| 驱动形式 | 蜗轮传动、气动、电动 |
主要零件材料
| 阀体 | 碳钢、不锈钢、铬钼钢 |
| 蝶板 | 碳钢、合金钢、铬钼钢 |
| 阀座 | 不锈钢、钴基硬质合金 |
| 轴套 | 不锈钢 |
| 阀杆 | 不锈钢、特殊材料 |
| 填料 | 柔性石墨 |
主要连接尺寸
| 公称通径 | 主要尺寸 | 公称通径 | 主要尺寸 | ||||||||
| in | DN (mm) | L | H1 | H | in | DN (mm) | L | H1 | H | ||
| 4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 | ||
| 5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 | ||
| 6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 | ||
| 8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 | ||
| 10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 | ||
| 12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 | ||
| 14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 | ||
| 16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 | ||
订购注意事项：
ED（3/6/9）63H对焊蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ED（3/6/9）63H对焊蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
