D671X/F/J/H/S对夹式气动(衬胶)脱硫蝶阀

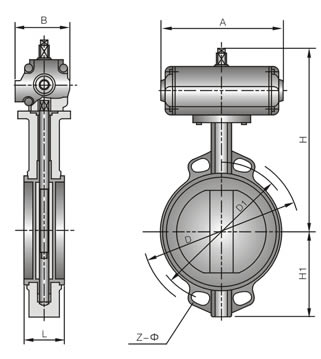

D671X/F/J/H/S-10/16C(Q/P)对夹式气动(衬胶)脱硫蝶阀 外形尺寸图
主要性能规范
| 适用温度 | 适用介质 |
| 天然胶≤ 85℃ | 石膏浆液、石灰石浆液、 回收水、工艺水、废水 |
| 三元乙丙胶≤100℃ |
主要零件材料
| 名称 | 材料 |
| 阀体 | 灰铸铁、球墨铸铁、碳钢 |
| 蝶板 | 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276 |
| 阀座 | 天然橡胶、三元乙丙胶 |
| 阀杆 | 不锈钢、 2Cr13、304 |
主要外形尺寸和连接尺寸 (mm)
| 公称通径(DN) | L | D | D1 | Z-Ф | A | B | H | H1 | 重量(kg) |
| 40 | 33 | 150 | 110 | 4-18 | 127 | 60 | 214 | 60 | 6 |
| 50 | 43 | 165 | 125 | 4-18 | 127 | 60 | 234 | 64 | 7 |
| 65 | 46 | 185 | 145 | 4-18 | 133 | 70 | 273 | 80 | 10 |
| 80 | 46 | 200 | 160 | 8-18 | 133 | 83 | 293 | 90 | 11 |
| 100 | 52 | 220 | 180 | 8-18 | 203 | 100 | 327 | 102 | 16 |
| 125 | 56 | 250 | 210 | 8-18 | 222 | 120 | 376 | 112 | 22 |
| 150 | 56 | 285 | 240 | 8-22 | 294 | 120 | 386 | 132 | 24 |
| 200 | 60 | 340 | 295 | 8-22 | 337 | 172 | 483 | 160 | 45 |
| 250 | 68 | 395 | 350 | 12-22 | 380 | 172 | 510 | 206 | 57 |
| 300 | 78 | 445 | 400 | 12-22 | 420 | 224 | 612 | 232 | 90 |
| 350 | 78 | 505 | 460 | 16-22 | 450 | 224 | 643 | 263 | 103 |
| 400 | 102 | 565 | 515 | 16-26 | 603 | 272 | 732 | 295 | 177 |
| 450 | 114 | 615 | 565 | 20-26 | 603 | 272 | 754 | 327 | 193 |
| 500 | 127 | 670 | 620 | 20-26 | 683 | 272 | 812 | 358 | 343 |
| 600 | 154 | 780 | 725 | 20-30 | 683 | 360 | 952 | 474 | 380 |
| 采用标准 | 设计制造： GB12238结构长度：GB12221(20系列)法兰：GB/T17241.6PN1.0MPa | ||||||||
订购注意事项：
D671X/F/J/H/S对夹式气动(衬胶)脱硫蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D671X/F/J/H/S对夹式气动(衬胶)脱硫蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
