D72X手动对夹式软密封蝶阀

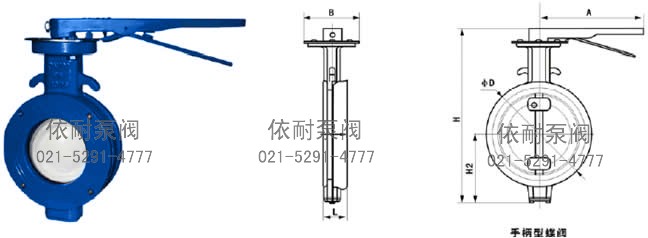

D72X手动对夹式软密封蝶阀 外形尺寸图
主要连接外型尺寸和连接尺寸
| DN | L | H | H2 | A | B | ФD |
| 50 | 43 | 224 | 77 | 267 | 112.5 | 106 |
| 65 | 46 | 260 | 85 | 267 | 123 | 124 |
| 80 | 46 | 278 | 95 | 267 | 138 | 162 |
| 100 | 52 | 286 | 105 | 267 | 150 | 162 |
| 125 | 56 | 329 | 129 | 345 | 168 | 192 |
| 150 | 56 | 354 | 132 | 345 | 190 | 216 |
| 200 | 60 | 438 | 165 | 353 | 227.5 | 270 |
| 250 | 68 | 493 | 197 | 353 | 251 | 326 |
| 300 | 78 | 570 | 234 | 380 | 284.5 | 376 |
注：对夹式双偏心手动软密封蝶阀压力等级为：1.0MPa，1.6MPa
订购注意事项：
D72X手动对夹式软密封蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D72X手动对夹式软密封蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
