锻钢放空导淋阀

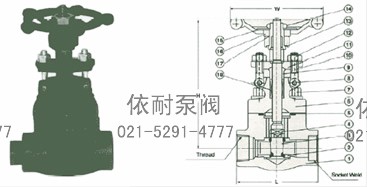

800磅锻钢放空导淋阀 总装图
主要尺寸及重量
| 规 格 | S | L | T | W | H (开) ≈ | 重量 （㎏） ≈ | ||||||||||
| 英 制 | 公 制 | A N S I | J I S | ANSI牙型60゜ | JIS.ISC.SC 牙型55゜ | |||||||||||
| 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | |||
| 3/8 | 10 | 17.6 | 17.9 | 79 | 3/8 | 3/8 | 100 | 166 | 2.2 | |||||||
| 1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 100 | 166 | 2.2 | 2.2 |
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 100 | 169 | 2.2 | 2.2 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 125 | 193 | 4.7 | 4.3 |
| 1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 160 | 236 | 5.9 | 5.9 |
| 1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 120 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 160 | 246 | 6.9 | 6.9 |
| 2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 140 | 2 | 1 1/2 | 2 | 1 1/2 | 180 | 283 | 11.1 | 11.1 |
| 2 | 50 | 61.1 | 61.1 | 178 | 2 | 2 | 240 | 330 | 15.2 | |||||||
标准材质
| 序 号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | ||||
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | |||||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
| 2 | 阀 座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |||
| 3 | 闸 板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | |||
| 4 | 阀 杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) | |||
| 5 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | |||||
| 6 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
| 7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
| 8 | 圆柱销 | A276 420 | A182F304 | |||||
| 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | ||||
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
| 11 | 填料压板 | WCB | A182 F11 | A182 F304(L) | A182 F316(L) | |||
| 12 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
| 13 | 阀杆螺母 | A276 420 | ||||||
| 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
| 15 | 铭 牌 | SS | ||||||
| 16 | 手 轮 | HT200 | ||||||
| 17 | 润滑垫片 | A473 431 | ||||||
| 18 | 填 料 | 柔性石墨+碳素纤维 | PTFE | |||||
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||||
| 适 用 温 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | |||||
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢；AS＝合金钢；SS＝不锈钢
订购注意事项：
锻钢放空导淋阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐锻钢放空导淋阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
