锻钢球阀
特点
锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.
结构
全径/缩径
90度定位和带锁结构
特殊形式的“Y”头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
800Lb锻钢球阀结构

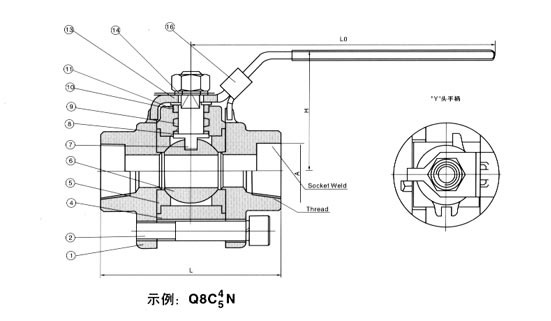

800Lb锻钢球阀 总装图
| 序号 | 零件名称 | CS ASTM | SS ASTM | |
| Type A105N | Type F304(L) | Type F3316(L) | ||
| 1.4 | 阀体接体,阀盖 | ASTM A105N | A182 F304(L) | A182 F316(L) |
| 2 | 内六角螺栓 | A193 B7 | A193 B8 | A193 B8M |
| 5,8,10 | 密封圈 | 尼龙1010/RPFE+Cu粉/PPL | ||
| 6,7 | 球体阀杆 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 9 | 橡胶O型圈 | 氟橡胶 | ||
| 11 | 压套 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 13 | 手柄 | A182 F321 | ||
| 14 | 螺母 | A194 2H | A194 8 | A194 8 |
| 15 | 锁卡 | A182 F321 | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢；
800Lb锻钢球阀主要外形尺寸
| 尺寸\口径 | 1/2″ | 3/4″ | 1″ | 11/2″ | 2″ |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2″ | 3/4″ | 1″ | 11/2″ | 2″ |
| LO | 108 | 146 | 178 | 178 | 200 |
| H | 51 | 62 | 81 | 85 | 100 |
900Lb-1500Lb锻钢球阀结构

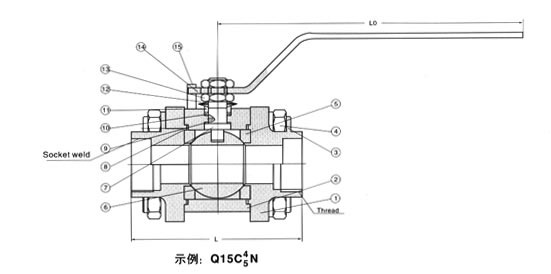

900Lb-1500Lb锻钢球阀 总装图
| 序号 | 零件名称 | CS ASTM | SS ASTM | |
| Type A105N | Type F304(L) | Type F316(L) | ||
| 1,2 | 阀体接体,阀盖 | ASTM A105N | A182 F304(L) | A182 F316(L) |
| 3 | 等长双头螺栓 | A193 B7+镀镉 | A193 B8 | A193 B8M |
| 4 | 螺母 | A194 2H+镀镉 | A194 8 | A194 8M |
| 5,8 | 密封圈/垫片 | RTFE+Cu粉/尼龙1010/PPL | ||
| 6 | 球体 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 7 | 阀杆 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 9,10 | 止推片填料 | RTFE+Cu粉/尼龙1010/PPL | ||
| 11 | 压套 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 12 | 蝶形弹簧 | 65Mn | ||
| 13 | 扁螺母 | A194 B7+镀镉 | A194 8 | A194 8 |
| 14 | 手柄 | Q235A | ||
| 15 | 圆柱销 | A194 B7+镀镉 | F316 | F316 |
| 16 | 橡胶O型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
900Lb-1500Lb锻钢球阀主要性能规范
| 公称压力 | 900Lb | 1500Lb | ||
| 试验压力 | 强度试验 | 22.7 | 37.8 | MPa |
| 密封试验 | 16.7 | 28.1 | ||
| 气密试验 | 0.6 | 0.6 | ||
| 最高工作温度 | 尼龙<80°C,PTEF<150°C,PPL<220°C | |||
| 适用介质 | 水、油品 | |||
900Lb-1500Lb锻钢球阀主要外形尺寸
| 尺寸\口径 | 1/2″ | 3/4″ | 1″ | 11/4″ | 2″ | 2″ |
| L | 92 | 111 | 127 | 140 | 152 | 178 |
| 178A | 21.8 | 27.1 | 33.8 | 42.8 | 48.7 | 61.1 |
| NPT | 9.6 | 12.7 | 12.7 | 12.7 | 12.7 | 15.9 |
| LO | 123 | 160 | 160 | 195 | 195 | 250 |
| H | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
