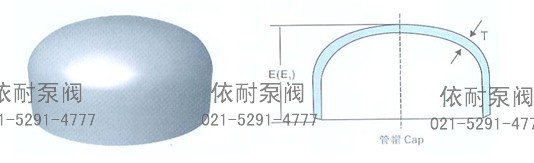

对焊管帽

公称通径 Norminal Pipe Size DN	端部外径 Outside diameter at Bevel					中心至端面 Center to End
	D1			D2		长度 End to End L
	A系列SeriesA		B系列 SeriesB	A系列SeriesA	B系列 SeriesB	长度 End to End L
15	21.3	18		25	_	_
20	26.9	25		25	_	_
25	33.7	32		38	_	_
32	42.4	38		38	_	_
40	48.3	45		38	_	_
50	60.3	57		38	44	5.5
65	76.1(73)	76		38	51	7.0
80	88.9	89		51	64	7.6
90	101.6	_		64	76	8.1
100	114.3	108		64	76	8.6
125	139.7	133		76	89	9.5
150	168.3	159		89	102	11.0
200	219.1	219		102	127	12.7
250	273.0	273		127	152	12.7
300	323.9	325		152	178	12.7
350	355.6	377		165	191	12.7
400	406.4	426		178	203	12.7
450	457.2	478		203	229	12.7
500	508.0	529		229	254	12.7

公称通径 Norminal Pipe Size DN	端部外径 Outside diameter at Bevel			全长 Length
公称通径 Norminal Pipe Size DN	A系列SeriesA	B系列 SeriesB		E
550	559		_	254
600	610		630	267
650	660		_ SeriesB	267
700	711		720	267
750	762		_	267
800	813		820	267
850	864		_	267
900	914		920	267
950	965		_	305
1000	1016		1020	305
1050	1067		_	305
1100	1118		1120	343
1150	1138		_	343
1200	1220		1220	343

注：
1）DN600的管帽，当壁厚超过13mm时，其E值改为305mm
2）尽可能不采用括号内的数值
3）管帽的全长不大于限制厚度时为E，超过限制厚度为E1

订购注意事项：

对焊管帽产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐对焊管帽说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
