配件与附件 >管接头 > 对焊式压垫密封管接头系列

对焊式压垫密封管接头系列

四通中间接头

四通中间接头

参照标准：JB973-77
执行标准：Q/ZB.1242

T L H S
6 76 38 17
10 90 45 19
14 108 54 27
18 120 60 32
22 128 64 36
28 144 72 41
34 166 83 50
42 184 92 60
50 208 104 70

直通终端椎管接头

直通终端椎管接头

执行标准：Q/ZB.1210.2

T d L S
10 ZG1/8〞 52 19
14 ZG1/4〞 60 24
18 ZG3/8〞 67 30
22 ZG1/2〞 73 36
28 ZG3/4〞 80 41
34 ZG1〞 93 50
42 ZG11/4〞 100 60
50 ZG11/2〞 109 65

直通穿板接头

直通穿板接头
T L S S2
6 91 17 17
10 103 22 22
14 116 30 27
18 126 36 32
22 132 41 36
28 144 50 41
34 158 55 50
42 172 65 60
50 188 75 70

弯通终端接头

弯通终端接头


参照标准：K12-22
执行标准：Q/ZB.1220.1

T d L S
14 M18×1.5 50 27
14 M20×1.5 50 27
14 G1/2〞 50 27
18 M18×1.5 51 30
18 M20×1.5 51 30
18 G1/2〞 51 30

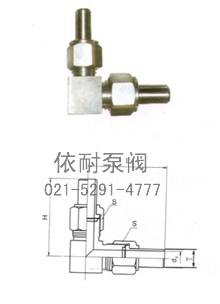

弯通中间接头

弯通中间接头

执行标准：Q/ZB.1222.2

T L H S
6 38 38 14
10 45 45 19
14 54 54 27
18 60 60 32
22 64 64 36
28 72 72 41
34 83 83 50
42 92 92 60
50 104 104 65

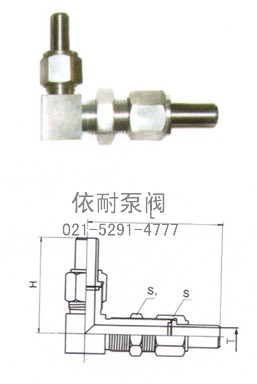

弯通穿板接头

弯通穿板接头

参照标准：JB957-77
执行标准：Q/ZB.1224

T L H S
6 68 43 17
10 76 51 22
14 88 59 27
18 95 67 32
22 105 71 36
28 111 79 41
34 122 90 50
42 137 100 60
50 150 110 65

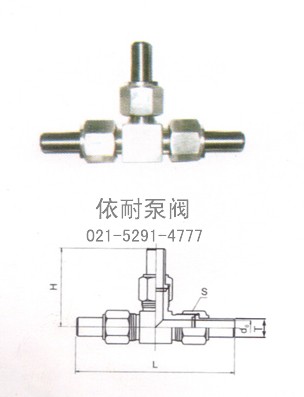

三通中间接头

三通中间接头

参照标准:JB972-77
执行标准：Q/ZB.1232

T L H S
6 76 38 17
10 90 45 19
14 108 54 27
18 120 60 32
22 128 64 36
28 144 72 41
34 166 83 50
42 184 92 60
50 208 104 70

订购注意事项：

对焊式压垫密封管接头系列产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐对焊式压垫密封管接头系列说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
