配件与附件 >管接头 > SMC聚四氟乙烯接头

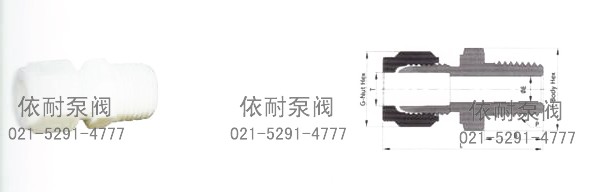

SMC聚四氟乙烯接头
| T-Tube O.D | PT-NPT Pipe Size (in) | Basic Ordering Number | E Minimum Opening | L | B | G | F |
| 6 6 6 | 1/8 1/4 3/8 1/2 | -SMC-06-01 -SMC-06-02 -SMC-06-03 -SMC-06-04 | 4.5 4.5 4.5 4.5 | 37 40 41 44 | 10 13 14 17 | 17 17 17 17 | 17 17 17 17 |
| 8 8 8 8 | 1/8 1/4 3/8 1/2 | -SMC-08-01 -SMC-08-02 -SMC-08-03 -SMC-08-04 | 4.5 6 6 6 | 37 40 41 44 | 10 13 14 17 | 17 17 17 17 | 17 17 17 17 |
| 10 10 10 10 | 1/8 1/4 3/8 1/2 | -SMC-10-01 -SMC-10-02 -SMC-10-03 -SMC-10-04 | 4.5 6 7.5 7.5 | 38 41 42 45 | 10 13 14 17 | 19 19 19 19 | 17 17 19 22 |
| 12 12 12 12 | 1/8 1/4 3/8 1/2 | -SMC-12-01 -SMC-12-02 -SMC-12-03 -SMC-12-04 | 4.5 6 7.5 9.5 | 43 46 47 49 | 10 13 14 17 | 22 22 22 22 | 19 19 19 22 |
| 英 制 | |||||||
| 1/4 1/4 1/4 1/4 | 1/8 1/4 3/8 1/2 | -SMC-2-01 -SMC-2-02 -SMC-2-03 -SMC-2-04 | 4.5 4.5 4.5 4.5 | 37 40 41 44 | 10 13 14 17 | 17 17 17 17 | 17 17 17 17 |
| 3/8 3/8 3/8 3/8 | 1/8 1/4 3/8 1/2 | -SMC-3-01 -SMC-3-02 -SMC-3-03 -SMC-3-04 | 4.5 6 7.5 7.5 | 38 41 42 45 | 10 13 14 17 | 19 19 19 19 | 17 17 19 22 |
| 1/2 1/2 1/2 1/2 | 1/8 1/4 3/8 1/2 | -SMC-4-01 -SMC-4-02 -SMC-4-03 -SMC-4-04 | 4.5 6 7.5 | 43 46 47 49 | 10 13 14 17 | 22 22 22 22 | 19 19 19 22 |
订购注意事项：
SMC聚四氟乙烯接头产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐SMC聚四氟乙烯接头说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
