直通、异径三通

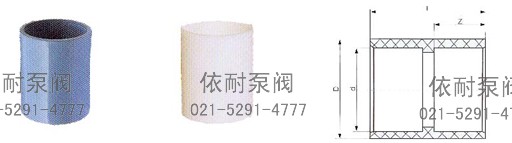

直通、异径三通1

RPP、PVDF、PPH、ABS、UPVC、CPVC 直通/Two-way

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d L Z
15 28 20 35 16
20 32 25 40 20
25 40 32 48 22
32 50 40 56 27
40 61 50 66 31
50 75 63 80 38
65 88 75 92 44
80 104 90 107 51
100 127 110 128 61
125 158 140 159 76
150 180 160 183 86
200 245 225 200 95
250 300 280 228 110
300 344 315 330 150
400 452 400 485 230

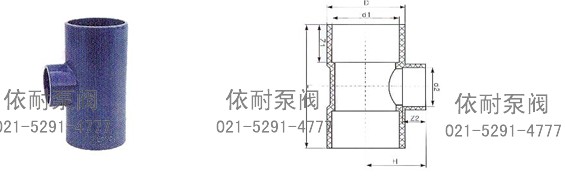

直通、异径三通2

RPP、PVDF、PPH、ABS、UPVC、CPVC 异径三通/Reducing tee

公称通径 DN(mm) Nominal diameter 外形尺寸（mm）External dimensions
D d1 d2 H L Z2 Z1
50×25 75 63 32 59 118 22 38
100×50 127 110 63 98 202 38 61
150×100 180 160 110 149 308 61 86

订购注意事项：

直通、异径三通产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐直通、异径三通说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
