FPB燃气阻火器
FPB燃气阻火器

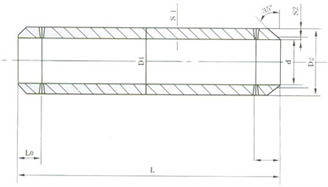

FPB燃气阻火器 外形尺寸图
用途
燃气阻火器主要适用于：
FPB燃气阻火器是由引进国外先进技术，利用不同材质的不同熔点研制而成，目前已经许多冶金设计院和大型冶金企业使用，阻火效果可靠。FPB燃气阻火器适用于管道通径DN15-450mm，工作压力不大于3MPa的氧气管道阻火之用。燃气阻火器分阀门前（FP）、阀门后（FPB）两种，阻火管材质一般为纯钢（T）。
规格选用表
| 型 号 | 公 称 压 力 | 3．0MPa (30KGf/cm2) | ||||||
| 公 称 直 径 | 主 要 尺寸（mm） | |||||||
| DN | D1 | d | D2 | S1 | S2 | Lo | L | |
| FP-1.5TⅠ | 15 | 18 | 12 | 18 | 3 | 3 | 49 | 500 |
| FP-1.5Ⅱ | 15 | 22 | 16 | 22 | 3 | 3 | 49 | 500 |
| FP-2.0T | 20 | 25 | 19 | 25 | 3 | 10 | 500 | |
| FP-2.5Ⅱ | 25 | 81 | 20 | 32 | 3 | 3 | 49 | 500 |
| FP-3.2TⅠ | 25 | 34 | 28 | 34 | 3 | 3 | 49 | 500 |
| FP-3.2TⅡ | 32 | 38 | 31 | 38 | 3.5 | 3.5 | 49 | 500 |
| FP-4.0TⅠ | 32 | 42 | 35 | 42 | 3.5 | 3.5 | 49 | 500 |
| FP-4.0TⅡ | 40 | 45 | 38 | 45 | 3.5 | 3.5 | 49 | 500 |
| FP-5.0TⅠ | 40 | 48 | 41 | 48 | 3.5 | 3.5 | 49 | 500 |
| FP-5.0TⅡ | 50 | 60 | 52 | 60 | 4 | 4 | 49 | 500 |
| FP-0.5T | 50 | 57 | 48 | 67 | 4.5 | 4.5 | 49 | 500 |
| FP-6.5T | 65 | 76 | 68 | 76 | 4 | 4 | 49 | 500 |
| FP-8T | 80 | 90 | 80 | 89 | 4.5 | 4.5 | 49 | 500 |
| FP-15TⅠ | 100 | 169 | 147 | 168 | 6 | 6 | 89 | 500 |
| FP-15TⅡ | 150 | 168 | 166 | 168 | 6 | 6 | 99 | 500 |
| FP-20T | 200 | 226 | 206 | 218 | 10 | 6.5 | 149 | 500 |
| FP-25T | 250 | 289 | 269 | 273 | 12 | 7 | 149 | 500 |
| FP-80T | 800 | 387 | 509 | 323 | 14 | 8 | 149 | 500 |
| FP-85T | 350 | 391 | 359 | 377 | 16 | 9 | 149 | 500 |
| FP-40T | 400 | 444 | 408 | 428 | 18 | 9 | 149 | 500 |
| FP-45T | 450 | 498 | 458 | 478 | 20 | 10 | 149 | 500 |
| FP-50T | 500 | 550 | 508 | 528 | 20 | 12 | 149 | 500 |
订购注意事项：
FPB燃气阻火器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐FPB燃气阻火器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
