美标ANSI环连接法兰尺寸

标准

环连接法兰符合ANSI B16.5和ANSI B16.20标准。环连接端口法兰的螺栓模式和法兰厚度“Q”与前面页面中的压力等级凸面法兰相应通径的数据相同。

光洁度

垫圈槽的侧壁最大粗糙度为63百万分之一英寸。

光洁度

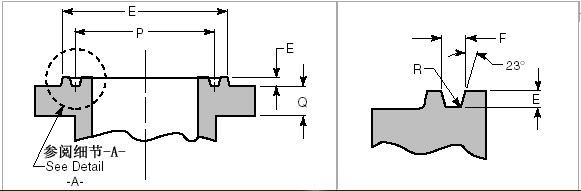

通径 Size 阀门压力等级 VALVE CLASS 槽编号 Groove Number 槽尺寸 GROOVE DIMENSION
150 300 600 900 1500 螺距 直径 P Pitch Dia. P 深度 E Depth E 宽度 F Width F 底部半径 R Radius at Bottom R 凸起部分 直径 K Dia. of Raised Portion K
1/2 x x x x R11 R12 1.344 1.562 0.219 0.250 0.281 0.344 0.03 0.03 2.00 2.38
3/4 x x x R13 R14 1.688 1.750 0.250 0.250 0.344 0.344 0.03 0.03 2.50 2.62
1 x x x x R15 R16 R16 1.875 2.000 2.000 0.250 0.250 0.250 0.344 0.344 0.344 0.03 0.03 0.03 2.50 2.75 2.81
11/4 x x x x R17 R18 R18 2.250 2.375 2.375 0.250 0.250 0.250 0.344 0.344 0.344 0.03 0.03 0.03 2.88 3.12 3.19
11/2 x x x x R19 R20 R20 2.562 2.688 2.688 0.250 0.250 0.250 0.344 0.344 0.344 0.03 0.03 0.03 3.25 3.56 3.62
2 x x x x R22 R23 R24 3.250 3.250 3.750 0.250 0.312 0.312 0.344 0.469 0.469 0.03 0.03 0.03 3.25 4.25 4.88
21/2 x x x x R25 R26 R27 4.000 4.000 4.250 0.250 0.312 0.312 0.344 0.469 0.469 0.03 0.03 0.03 4.75 5.00 5.38
3 x x x x x R29 R31 R31 R35 4.500 4.875 4.875 5.375 0.250 0.312 0.312 0.312 0.344 0.469 0.469 0.469 0.03 0.03 0.03 0.03 5.25 5.75 6.12 6.62
4 x x x x x R36 R37 R37 R39 5.875 5.875 5.875 6.375 0.250 0.250 0.312 0.312 0.344 0.344 0.469 0.469 0.03 0.03 0.03 0.03 6.75 6.75 7.12 7.62
5 x x x x x R40 R41 R41 R44 6.750 7.125 7.125 7.625 0.250 0.312 0.312 0.312 0.344 0.469 0.469 0.469 0.03 0.03 0.03 0.03 7.62 8.25 8.50 7.62
6 x x x x x R43 R45 R46 7.625 8.312 8.312 0.250 0.312 0.375 0.344 0.469 0.531 0.03 0.03 0.06 8.62 9.50 9.75
8 x x x x x R48 R49 R49 R50 9.750 10.625 10.625 10.625 0.250 0.312 0.312 0.428 0.340 0.469 0.469 0.656 0.03 0.03 0.03 0.06 10.75 11.88 12.12 12.50
10 x x x x x R52 R53 R53 R54 12.000 12.750 12.750 12.750 0.250 0.312 0.312 0.438 0.344 0.469 0.469 0.656 0.03 0.03 0.03 0.06 13.00 14.00 14.25 14.62
12 x x x x x R56 R57 R57 R58 15.000 15.000 15.000 15.000 0.250 0.312 0.312 0.562 0.344 0.469 0.469 0.906 0.03 0.03 0.03 0.06 16.00 16.25 14.25 17.25
14 x x x x x R59 R61 R62 R63 15.625 16.500 16.500 16.500 0.250 0.312 0.438 0.625 0.344 0.469 0.656 1.062 0.03 0.03 0.06 0.09 16.75 18.00 18.38 19.25
16 x x x x x R64 R65 R66 R67 17.875 18.500 18.500 18.500 0.250 0.312 0.438 0.688 0.344 0.469 0.656 1.188 0.03 0.03 0.06 0.09 19.00 20.00 20.62 24.12
18 x x x x x R68 R69 R70 R71 20.375 21.000 21.000 21.000 0.250 0.312 0.500 0.688 0.344 0.469 0.781 1.188 0.03 0.03 0.06 0.09 21.50 22.62 23.38 24.12
20 x x x x x R72 R73 R74 R75 22.000 23.000 23.000 23.000 0.250 0.375 0.500 0.688 0.344 0.531 0.781 1.312 0.03 0.06 0.06 0.09 23.50 25.00 25.50 26.50
24 x x x x x R76 R77 R78 R79 26.500 27.250 27.250 27.250 0.250 0.438 0.625 0.812 0.344 0.656 1.062 1.438 0.03 0.06 0.09 0.09 28.00 29.50 30.38 31.25

环连接法兰的凸起部分的高度与槽尺寸“E”相等。 对于1/2"至21/2"，压力等级Class 900的阀门参数，采用压力等级Class 1500的参数。
