真空阀门型号编制方法
JB/T 7673-1995《真空设备"型号编制方法》标准，适用于超高真空阀、高真空阀、低真空阀等。
一、 真空阀门型号编制 真空阀门型号由基本型号和辅助型号两部分组成，中间用短横线隔开，如图所示。

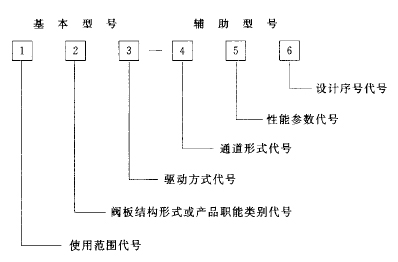

真空阀型号的组成及含意
1） 使用范围代号"用汉语拼音第一个字母的印刷体大写字母表示，按表1-20的规定。
表1-20使用范围代号
| 代 号 | 使用范围 |
| C | 超高真空 |
| G | 高真空 |
| D | 底真空 |
2） 阀板结构形式或产品职能类别代号%用汉语拼音第一或第二个字母的印刷体大写字母表示，按表1-21的规定。
表1-21阀板结构形式或产品职能类别代号
| 代 号 | 阀板结构形式或产品职能类别 |
| D | 挡板 |
| C | 插板 |
| F | 翻板 |
| M | 隔膜型 |
| I | 蝶型 |
| Z | 锥型 |
| W | 微调阀 |
| Q | 充气阀 |
3） 驱动方式代号 用汉语拼音第一个字母的印刷体大写字母表示，按表1-22的规定。手动方式省略本代号。
表1-22驱动方式代号
| 代 号 | 驱动方式 |
| D | 电动 |
| C | 磁动 |
| Q | 气动 |
| Y | 液动 |
4） 通道形式代号 用汉语拼音第一个字母的印刷体大写字母表示，按表1-23的规定。
| 代 号 | 产品的通道形式 |
| S | 三通式 |
| J | 直角式 |
5） 性能参数代号 用阿拉伯数字表示公称通径，单位为毫米mm。对于带充气的阀门，则在性能参数前加印刷体大写字母Q。
6） 设计序号代号 从第二次设计起用汉语拼音印刷体大写字母顺序表示。
二、 真空阀门型号编制示例
例1气动、挡板、高真空阀门、直角式、公称通径300 mm
GDQ-J300
例2磁动、挡板、低真空阀门、直角式、带充气、公称通径50 mm
DDC-JQ50
例3手动、蝶型、高真空阀门、公称通径50 mm
GI-50
例4微调、低真空阀、最大公称通径2 mm、第二次设计
DW-2A
例5手动、挡板、超高真空阀门、直角式、公称通径25 mm
CD-J25
例6气动、插板、超高真空阀门、公称通径100 mm
CDQ-100
例7液动、挡板、超高真空阀门、公称通径300 mm
CDY-300
