SP系列不锈钢多级深井潜水电泵

SP系列不锈钢多级深井潜水电泵，简称：SP潜水泵。适用于清洁水、软化水的循环和增压
采用304不锈钢精制而成，在输送含有小量氯化物的冷水时，耐腐蚀性较好。也适用于微碱水、脱矿物质水的输送。316不锈钢和氟橡胶制造的泵适用于腐蚀较强的液体
高效率：采用高效率的水力模型设计叶轮，可节省运转成本
安装面积小：泵与电机为直立式组合，机体所占空间小
低安装成本：不锈钢材质意味着水泵重量轻，搬运方便。同时还意味着装配成本低，节省安装和维护时间
止回阀装置：独特的止回阀设计，防止停机时瞬间产生的水锤现象损害电机
产品组合多元化：可依照用户实际需求的流量与扬程提供合理的产品组合，满足用户多元化的需求
对环境不产生污染：产品的部件均采用不锈钢材质，不论运行或损坏都不会对环境造成污染
入口滤网：入口滤网可以防止超过规定数量的颗粒和大颗粒进入泵体
具备滤沙通道的轴承：所有的轴承均采用水润滑、长方形状轴承通道使得存在的沙粒可以同抽送的液体同时排出

SP系列不锈钢多级深井潜水电泵

型号举例说明

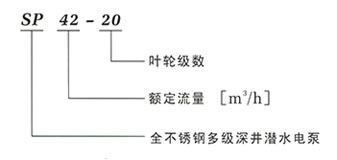

SP潜水泵型号说明

应用条件

泵送液体：含沙量低于200克/立方米的非固体介质
液体温度：最高90℃
液体PH值：2～10
水下最大安装深度：水下70米
电源：电压220/380V、频率50Hz/60Hz

应用场合

深井提水
农业、园林灌溉
喷泉与景观
高楼生活供水
别墅、度假村、高尔夫球场供水
养殖场、畜牧场给排水
矿山、工业供排水
地热温泉

型号及数据

型号数据	SP1	SP3	SP5	SP8	SP12	SP17	SP30	SP42	SP60
额定流量m3/h	1	3	5	8	12	17	30	42	60
额定流量l/s	0.28	0.83	1.39	2.22	3.33	4.72	8.33	11.7	16.7
流量范围m3/h	0.2～2	0.8～4	1～6.5	2～11	3～18	4～22	5～38	5～60	10～75
流量范围l/s	0.06～0.56	0.22～1.1	0.28～1.8	0.56～3.1	0.83～5	1.11～6.1	1.39～10.6	1.39～16.7	2.8～20.8
最大压力bar	28	25	24	27	16	28	28	28	29
电机功率kw	0.37～2.2	0.37～3	0.37～4	0.75～7.5	1.5～7.5	0.55～15	1.1～22	1.1～37	2.2～37
最高效率%	40	56	59	60	60	73	74	75	79
管螺纹联接	Rp11/4	Rp11/4	Rp11/2	Rp2	Rp2	Rp21/2	Rp3	Rp3	Rp4

零部件及材质

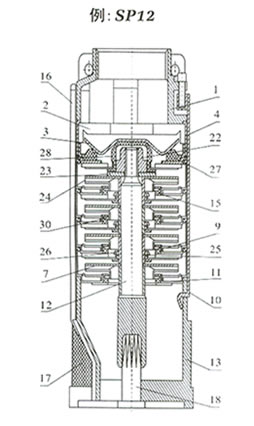

SP12潜水泵结构图

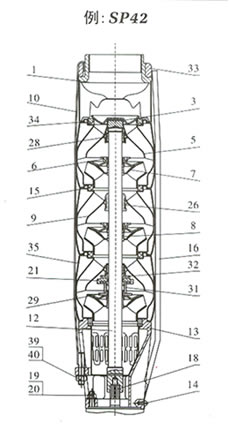

SP42潜水泵结构图

潜水泵结构图

序号	零部件名称	材质	AISI
1	出水体	不锈钢/SS304	AISI304
2	挡圈	不锈钢/SS304	AISI304
3	阀盖	不锈钢/SS304	AISI304
4	阀体	不锈钢/SS304	AISI304
5	出水导叶	不锈钢/SS304	AISI304
6	叶轮螺母	不锈钢/SS304	AISI304
7	叶轮	不锈钢/SS304	AISI304
8	叶轮轴套	不锈钢/SS304	AISI304
9	导叶	不锈钢/SS304	AISI304
10	拉紧件	不锈钢/SS304	AISI304
11	导流器	不锈钢/SS304	AISI304
12	泵轴	不锈钢/SS304	AISI304
	泵轴	不锈钢/SS431	AISI431
13	支架	不锈钢/SS304	AISI304
14	螺钉	不锈钢/SS304	AISI304
15	口环	PVC NBR
16	电缆套	不锈钢/SS304	AISI304
17	滤网	不锈钢/SS304	AISI304
18	电机
19	螺母/螺栓	不锈钢/SS304	AISI304
20	垫圈	不锈钢/SS304	AISI304
21	进水隔套	石墨
22	螺母	不锈钢/SS304	AISI304
23	垫圈	不锈钢/SS304	AISI304
24	出水叶轮	不锈钢/SS304	AISI304
25	叶轮隔套	不锈钢/SS304	AISI304
26	轴圈	不锈钢/SS304
27	阀底	NBR+不锈钢/SS304
28	支撑	NBR
29	进水螺母	不锈钢/SS304	AISI304
30	浮动环	NBR
31	联接套	不锈钢/SS304	AISI304
32	摩擦片	不锈钢/SS304	AISI304
33	出水口外圈	不锈钢/SS304	AISI304
34	出水口环	不锈钢/SS304	AISI304
35	进水导叶	不锈钢/SS304	AISI304
39	垫圈	不锈钢/SS304	AISI304
40	螺母	不锈钢/SS304	AISI304

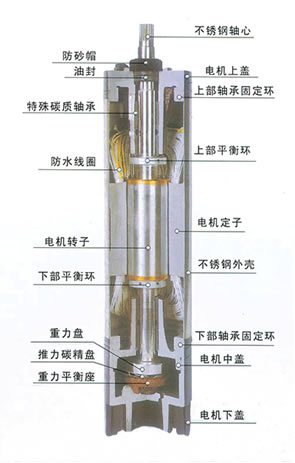

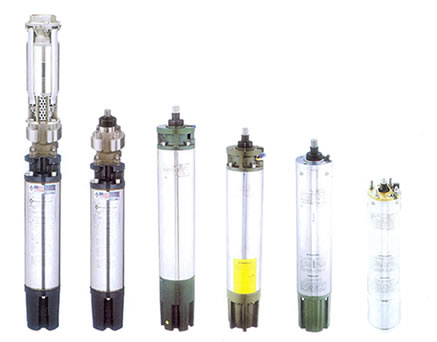

4″6″8″潜水电机引进美国及欧洲的新的技术，采用独特的设计与技术措施，并由先进的生产工艺与设备制造。全部按照美国MEMA标准花键头链接。实践证明，潜水电机具有高可靠性、高效率，使用寿命长、成本低等优点。

SP1不锈钢多级深井潜水电泵

性能曲线

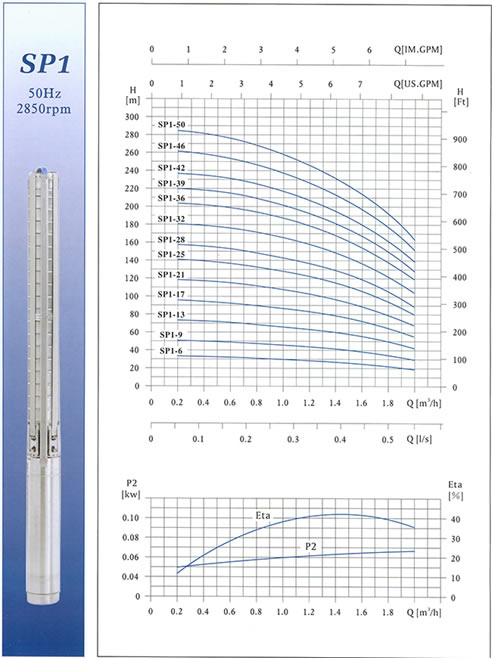

SP1不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	0.2	0.4	0.6	0.8	1.0	1.2	1.4	1.6	1.8	2.0
	kw	HP	L/min	3.33	6.67	10	13.3	16.7	20	23.4	26.7	30	33.3
	kw	HP	扬程 H （m）
SP1-6	0.37	0.5		33.5	33	32	31	30	29	27	25	22	19
SP1-9	0.37	0.5		51	50	49	48	46	44	41	38	34	29
SP1-13	0.55	0.75		73	72	71	69	67	64	60	55	49	42
SP1-17	0.75	0.10		96	95	92	90	87	84	78	71	64	55
SP1-21	1.1	1.5		119	118	115	112	108	103	97	89	80	69
SP1-25	1.1	1.5		141	140	137	134	129	123	116	106	95	82
SP1-28	1.5	2.2		158	157	153	150	145	138	130	119	107	92
SP1-32	1.5	2.2		180	179	175	171	165	158	148	136	122	105
SP1-36	1.5	2.2		203	202	197	192	186	178	167	153	137	118
SP1-39	2.2	3.0		221	219	214	209	202	193	181	166	149	128
SP1-42	2.2	3.0		238	236	230	225	217	208	195	179	160	137
SP1-46	2.2	3.0		260	258	252	246	238	227	213	196	176	151
SP1-50	2.2	3.0		284	282	276	269	260	248	233	214	192	165

尺寸和重量

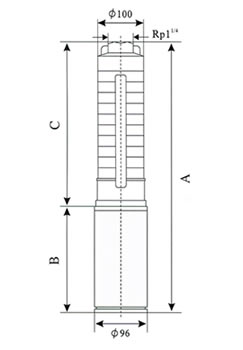

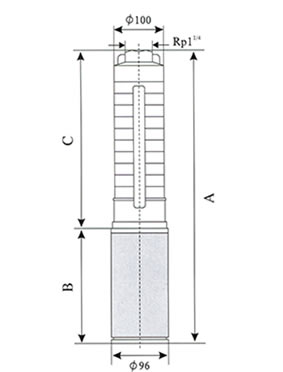

SP1不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）			重量㎏
泵型号	A	B	C	重量㎏
SP1-6	667	370	297	12
SP1-9	730	370	360	13
SP1-13	824	380	444	15
SP1-17	928	400	528	17
SP1-21	1052	440	612	19
SP1-25	1136	440	696	20
SP1-28	1229	470	759	23
SP1-32	1313	470	843	24
SP1-36	1397	470	927	25
SP1-39	1500	510	990	29
SP1-42	1563	510	1053	30
SP1-46	1647	510	1137	31
SP1-50	1731	510	1221	32

SP3不锈钢多级深井潜水电泵

性能曲线

SP3不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	0.8	1.2	1.6	2.0	2.4	2.8	3.0	3.2	3.6	4.0
	kw	HP	L/min	13.3	20	26.7	33.3	40	46.8	50	53.5	60	66.7
	kw	HP	扬程 H （m）
SP3-6	0.37	0.55		36	34	32	30	28	26	24	23	18	13
SP3-9	0.55	0.75		53	51	48	45	42	38	36	33	27	20
SP3-12	0.75	1.0		70	68	64	61	57	52	49	44	37	27
SP3-15	1.1	1.5		87	85	81	77	72	65	61	56	47	34
SP3-18	1.1	1.5		105	103	97	92	87	78	74	68	57	42
SP3-22	1.5	2.2		130	126	120	113	106	96	91	84	70	53
SP3-27	2.2	3.0		159	154	146	138	130	118	111	104	87	66
SP3-32	2.2	3.0		189	183	173	163	154	140	131	122	102	79
SP3-38	3.0	4.0		224	217	205	194	183	168	157	146	122	94
SP3-43	3.0	4.0		254	246	233	220	207	190	178	166	139	107

尺寸和重量

SP3不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）			重量㎏
泵型号	A	B	C	重量㎏
SP3-6	667	370	297	12
SP3-9	740	380	360	13
SP3-12	823	400	423	16
SP3-15	926	440	486	18
SP3-18	999	440	549	19
SP3-22	1103	470	633	22
SP3-27	1248	510	738	27
SP3-32	1353	510	843	28
SP3-38	1589	620	969	31
SP3-43	1694	620	1074	32

SP5不锈钢多级深井潜水电泵

性能曲线

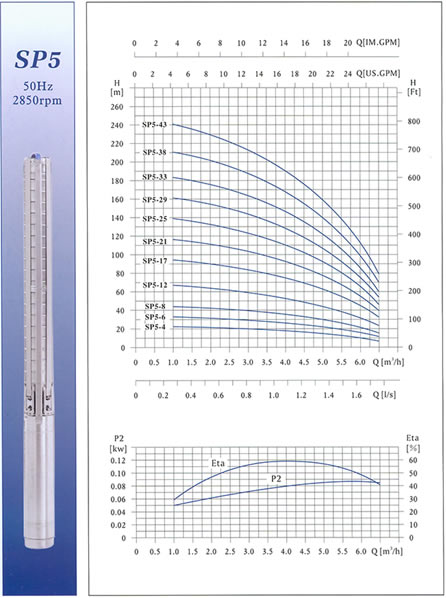

SP5不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	1.0	2.0	3.0	3.5	4.0	4.5	5.0	5.5	6.0	6.5
	kw	HP	L/min	16.7	33.3	50	58.3	66.7	75	83.3	91.5	100	108.5
	kw	HP	扬程 H （m）
SP5-4	0.37	0.5		21	20.5	20	19	18	17	15	13	10	8
SP5-6	0.55	0.75		32	31	30	28	27	25	22	19	15	11
SP5-8	0.75	0.10		43	42	40	38	36	33	30	25	20	15
SP5-12	1.1	1.5		66	63	59	57	54	50	45	38	30	23
SP5-17	1.5	2.2		95	91	84	80	76	71	64	54	43	32
SP5-21	2.2	3.0		117	112	104	99	94	87	79	67	53	39
SP5-25	2.2	3.0		139	134	124	118	112	104	94	80	64	47
SP5-29	3.0	4.0		161	155	144	137	130	120	108	92	74	55
SP5-33	3.0	4.0		183	177	163	156	148	137	123	105	84	62
SP5-38	4.0	5.5		211	203	188	178	170	158	142	121	97	71
SP5-43	4.0	5.5		239	230	213	203	193	179	161	137	109	81

尺寸和重量

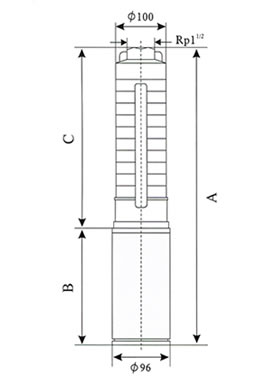

SP5不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）			重量㎏
泵型号	A	B	C	重量㎏
SP5-4	625	370	255	12
SP5-6	677	380	297	13
SP5-8	739	400	339	15
SP5-12	863	440	423	17
SP5-17	998	470	528	21
SP5-21	1122	510	612	26
SP5-25	1206	510	696	27
SP5-29	1400	620	780	29
SP5-33	1484	620	864	30
SP5-38	1719	750	969	33
SP5-43	1824	750	1074	35

SP8不锈钢多级深井潜水电泵

性能曲线

SP8不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	2	3	4	5	6	7	8	9	10	11
	kw	HP	L/min	33.3	50	66.7	83.3	100	116.7	133.3	150	167	183
	kw	HP	扬程 H （m）
SP8-5	0.75	1.0		27	26	24	23	22	21	19	17	14	10
SP8-7	1.1	1.5		38	36	34	33	31	29	27	24	20	14
SP8-10	1.5	2.0		54	52	50	47	45	42	39	35	29	21
SP8-12	2.2	3.0		65	62	60	57	54	51	47	42	35	26
SP8-15	2.2	3.0		81	77	74	71	68	64	59	53	44	33
SP8-18	3.0	4.0		95	93	89	86	81	77	71	63	53	40
SP8-21	4.0	5.5		112	108	104	100	95	90	83	74	62	47
SP8-25	4.0	5.5		135	129	124	119	113	108	99	89	74	56
SP8-30	5.5	7.5		162	155	149	143	136	130	119	106	88	67
SP8-37	5.5	7.5		201	191	184	176	167	159	147	131	109	82
SP8-44	7.5	10		242	227	218	209	199	190	174	156	129	98
SP8-50	7.5	10		272	258	248	238	226	216	198	177	149	111

尺寸和重量

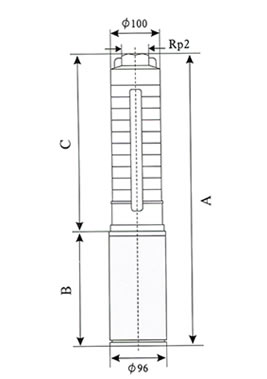

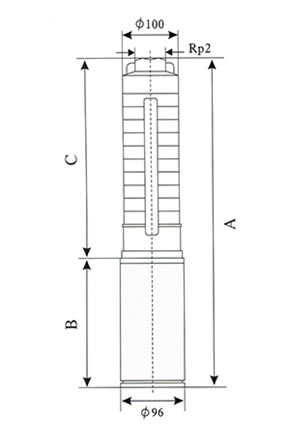

SP8不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）			重量㎏
泵型号	A	B	C	重量㎏
SP8-5	853	400	453	16
SP8-7	977	440	537	19
SP8-10	1133	470	663	22
SP8-12	1257	510	747	27
SP8-15	1383	510	873	29
SP8-18	1619	620	999	32
SP8-21	1875	750	1125	35
SP8-25	2043	750	1293	37
SP8-30	2343	840	1503	43
SP8-37	2637	840	1797	46
SP8-44	3011	920	2091	55
SP8-50	3263	920	2343	58

SP12不锈钢多级深井潜水电泵

性能曲线

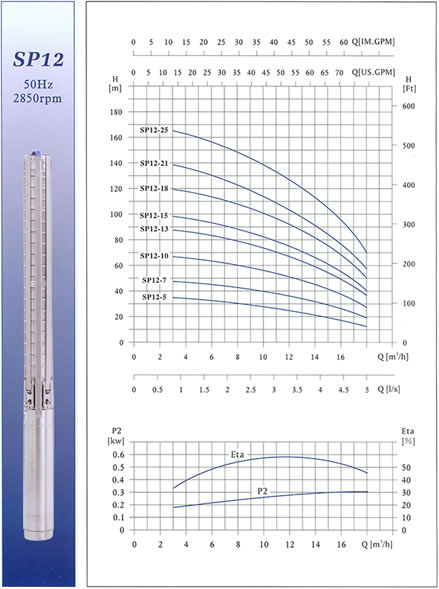

SP12不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	3	4	6	8	10	12	14	16	18
	kw	HP	L/min	50	66.7	100	133.3	167	200	233.8	267	300
	kw	HP	扬程 H （m）
SP12-5	1.5	2.2		34	33	31	29	27	25	22	18	13
SP12-7	2.2	3.0		48	46	43	40	38	35	31	25	19
SP12-10	3.0	4.0		67	65	62	58	55	50	45	36	27
SP12-13	4.0	5.5		88	86	81	76	71	66	59	48	36
SP12-15	5.5	7.5		99	97	93	88	82	76	68	55	41
SP12-18	5.5	7.5		120	118	112	105	99	91	81	66	50
SP12-21	7.5	10		138	136	130	123	115	106	95	77	58
SP12-25	7.5	10		166	163	155	146	137	126	113	92	69

尺寸和重量

SP12不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）			重量㎏
泵型号	A	B	C	重量㎏
SP12-5	1005	470	535	21
SP12-7	1175	510	665	26
SP12-10	1480	620	860	30
SP12-13	1805	750	1055	34
SP12-15	2025	840	1185	38
SP12-18	2220	840	1380	40
SP12-21	2495	920	1575	47
SP12-25	2755	920	1835	50

SP17不锈钢多级深井潜水电泵

性能曲线

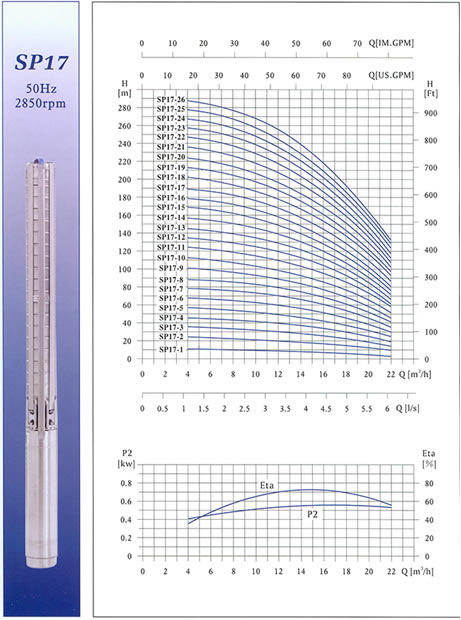

SP17不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	4	6	8	10	12	14	17	20	22
	kw	HP	L/min	66.7	100	133.3	167	200	234	284	333	367
	kw	HP	扬程 H （m）
SP17-1	0.55	0.75		10.5	10	9.5	9	8.5	8	6.5	5	4
SP17-2	1.1	1.5		20.5	20	19.5	19	18	16	13.5	10.5	8
SP17-3	2.2	3.0		31	30	29.5	28.5	27	24.5	20.5	16	13
SP17-4	2.2	3.0		41	40	39.5	38	36.5	33.5	28	22	18
SP17-5	3.0	4.0		52	51	50	48	45	42	35	28	23
SP17-6	4.0	5.5		62	61	60	58	55	51	42	34	27
SP17-7	4.0	5.5		73	71	70	67	64	59	49	40	31
SP17-8	5.5	7.5		83	81	80	77	73	67	57	45	36
SP17-9	5.5	7.5		93	91	90	87	82	76	64	52	40
SP17-10	5.5	7.5		103	101	100	97	91	85	72	58	45
SP17-11	7.5	10		113	111	109	106	100	94	79	64	50
SP17-12	7.5	10		123	121	119	115	109	102	87	70	55
SP17-13	7.5	10		133	131	129	125	118	111	95	75	60
SP17-14	9.2	12.5		143	141	139	134	128	119	102	81	65
SP17-15	9.2	12.5		153	151	148	144	137	128	109	87	70
SP17-16	9.2	12.5		163	161	158	154	146	136	116	92	75
SP17-17	9.2	12.5		173	171	167	163	155	145	123	98	79
SP17-18	11	15		184	181	177	173	164	154	130	104	84
SP17-19	11	15		194	191	187	182	174	162	138	110	89
SP17-20	11	15		204	201	197	192	184	171	145	116	94
SP17-21	13	17.5		214	211	207	202	193	180	152	121	99
SP17-22	13	17.5		224	221	217	211	202	188	160	127	104
SP17-23	13	17.5		235	231	227	221	211	198	167	133	109
SP17-24	13	20		245	241	236	230	220	205	174	139	113
SP17-25	15	20		255	251	246	240	229	213	181	145	118
SP17-26	15	20		265	261	256	250	238	222	189	150	122

尺寸和重量

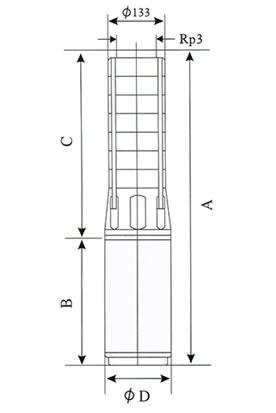

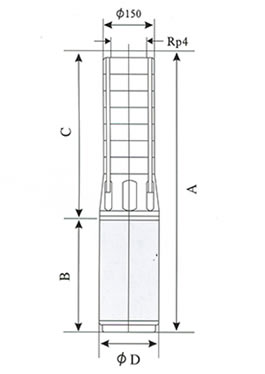

SP17不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）				重量㎏
泵型号	A	B	C	ΦD	重量㎏
SP17-1	708	380	328	96	17
SP17-2	828	440	388	96	21
SP17-3	959	510	449	96	28
SP17-4	1019	510	509	96	29
SP17-5	1190	620	570	96	32
SP17-6	1380	750	630	96/143	35/41
SP17-7	1441	750	691	96/143	36/42
SP17-8	1591	840	751	96/143	41/49
SP17-9	1652	840	812	96/143	42/50
SP17-10	1712	840	872	96/143	43/51
SP17-11	1853	920	933	96/143	49/60
SP17-12	1913	920	993	96/143	50/61
SP17-13	1974	920	1054	96/143	51/62
SP17-14	2000	870	1130	143	75
SP17-15	2061	870	1191	143	76
SP17-16	2121	870	1251	143	77
SP17-17	2182	870	1312	143	78
SP17-18	2292	920	1372	143	85
SP17-19	2353	920	1433	143	86
SP17-20	2413	920	1492	143	87
SP17-21	2534	980	1554	143	95
SP17-22	2594	980	1614	143	96
SP17-23	2655	980	1675	143	98
SP17-24	2715	980	1735	143	99
SP17-25	2826	1030	1796	143	106
SP17-26	2886	1030	1856	143	107

SP30不锈钢多级深井潜水电泵

性能曲线

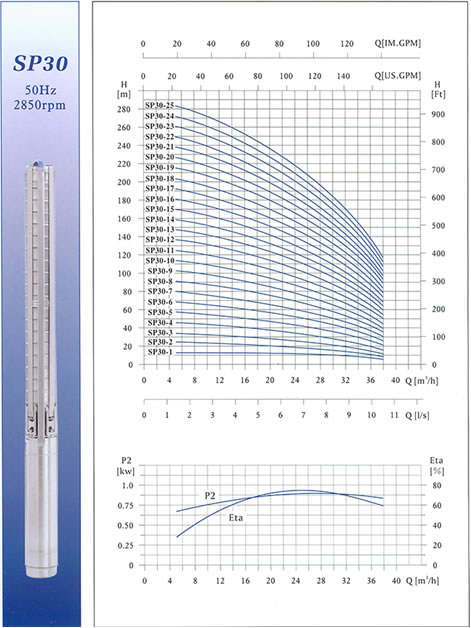

SP30不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
			m3/h	5	8	12	16		20		24		28		30		32		36		38
	kw	HP	L/min	83.3	133.3	200	267		333		400		468		500		535		600		635
			扬程 H （m）
SP30-1	1.1	1.5		11.5	11	10.5		10		9.5		9		8		7.5		7		5.5		4.5
SP30-2	2.2	3.0		22.5	22	21		20		19		17.5		16		15		14		10.5		9
SP30-3	3.0	4.0		33.5	33	32		30		28		26		24		22		20		16		14
SP30-4	4.0	5.5		44.5	44	42		40		37		35		32		29		27		21		18
SP30-5	5.5	7.5		55.5	55	53		50		47		44		40		37		34		27		23
SP30-6	5.	7.5		67	66	63		60		56		52		48		44		41		32		27
SP30-7	57.5	10		77	76	74		70		65		61		55		52		48		37		32
SP30-8	7.5	10		89	87	84		80		75		70		63		59		54		43		36
SP30-9	9.2	15		101	98	95		90		84		78		71		66		61		48		41
SP30-10	9.2	15		112	109	105		100		93		87		79		74		68		53		45
SP30-11	9.2	15		123	120	116		110		103		96		87		81		75		59		50
SP30-12	11	15		134	131	126		120		112		105		95		88		82		64		54
SP30-13	11	15		145	142	137		129		121		113		103		96		88		69		59
SP30-14	13	20		157	153	148		139		130		122		111		103		95		74		63
SP30-15	13	20		168	164	158		149		140		131		119		110		102		80		68
SP30-16	15	20		180	175	168		159		149		140		127		118		109		85		72
SP30-17	15	20		190	186	179		169		158		148		135		125		116		90		77
SP30-18	18.5	25		201	197	189		179		168		157		143		132		122		96		81
SP30-19	18.5	25		212	207	200		189		177		166		150		140		129		101		86
SP30-20	18.5	25		223	218	210		199		186		174		158		147		136		106		90
SP30-21	18.5	25		235	229	221		209		196		183		166		155		143		112		95
SP30-22	22	30		246	240	231		219		205		192		174		162		150		117		99
SP30-23	22	30		258	251	242		229		214		201		182		169		156		122		104
SP30-24	22	30		269	262	252		239		224		209		190		177		163		128		108
SP30-25	22	30		281	273	263		249		233		218		198		184		170		133		113

尺寸和重量

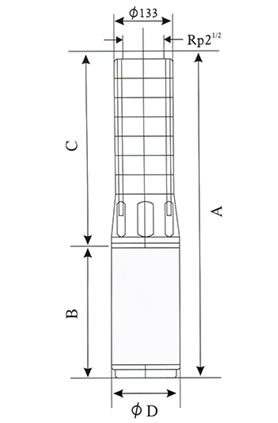

SP30不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）				重量㎏
泵型号	A	B	C	ΦD	重量㎏
SP30-1	802	440	362	96	20
SP30-2	968	510	458	96	28
SP30-3	1174	620	554	96	31
SP30-4	1400	750	650	96/143	35/41
SP30-5	1586	840	746	96/143	40/48
SP30-6	1682	840	842	96/143	42/50
SP30-7	1858	920	938	96/143	49/60
SP30-8	1954	920	1034	96/143	51/61
SP30-9	2016	870	1146	143	75
SP30-10	2112	870	1242	143	77
SP30-11	2208	870	1338	143	79
SP30-12	2354	920	1434	143	85
SP30-13	2450	920	1530	143	87
SP30-14	2606	980	1626	143	96
SP30-15	2702	980	1722	143	98
SP30-16	2848	1030	1818	143	106
SP30-17	2944	1030	1914	143	108
SP30-18	3100	1090	2010	143	117
SP30-19	3196	1090	2106	143	119
SP30-20	3292	1090	2202	143	120
SP30-21	3388	1090	2298	143	122
SP30-22	3554	1160	2394	143	138
SP30-23	3650	1160	2490	143	140
SP30-24	3746	1160	2586	143	142
SP30-25	3842	1160	2682	143	144

SP42不锈钢多级深井潜水电泵

性能曲线

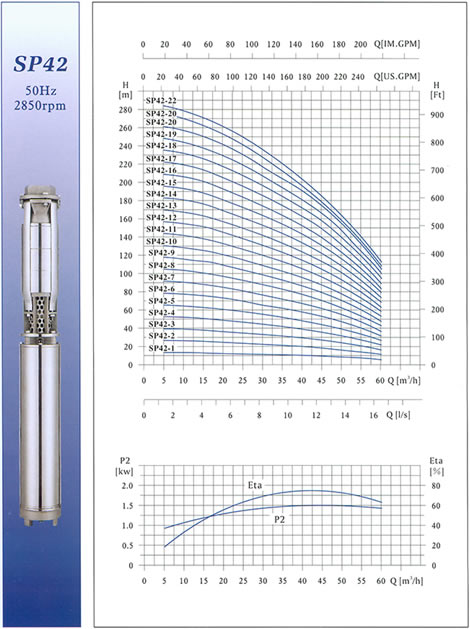

SP42不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	5	10	20	30	40	42	50	60
	kw	HP	L/min	83.3	167	333	500	667	700	883	1000
	kw	HP	扬程 H （m）
SP42-1	2.2	3		13	12.5	12	10.5	9	8.5	7	4
SP42-2	3.0	4.0		26	25.5	34	21.5	18.5	17	14.5	8.5
SP42-3	5.5	7.5		40	38.5	36	32.5	28	26.5	22	13
SP42-4	7.5	10		53	52	49	43	37	36	29	18
SP42-5	7.5	10		66	65	61	54	47	45	38	23
SP42-6	9.2	12.5		79	78	74	66	57	54	45	28
SP42-7	11	15		92	91	86	77	66	63	52	32
SP42-8	13	17.5		105	104	98	87	75	72	58	36
SP42-9	15	20		118	117	110	97	84	80	65	40
SP42-10	15	20		132	130	122	108	93	89	72	45
SP42-11	18.5	25		144	142	134	119	103	98	79	49
SP42-12	18.5	25		157	155	146	130	112	107	87	54
SP42-13	22	30		170	168	158	141	122	116	94	58
SP42-14	22	30		183	181	160	152	131	125	102	63
SP42-15	22	30		196	194	182	163	140	134	109	67
SP42-16	25	40		209	207	194	174	150	143	116	72
SP42-17	25	40		222	220	206	184	159	152	123	77
SP42-18	30	40		235	233	218	195	168	161	131	81
SP42-19	30	40		248	246	231	206	178	170	138	86
SP42-20	30	40		261	259	243	217	187	179	145	90
SP42-21	37	50		274	271	255	228	196	188	152	95
SP42-22	37	50		287	283	267	238	205	197	160	99

尺寸和重量

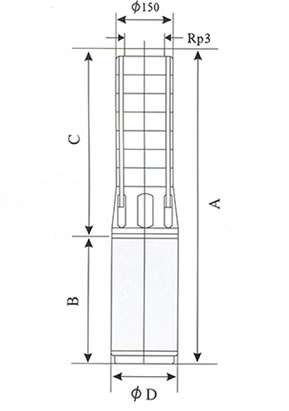

SP42不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）				重量㎏
泵型号	A	B	C	ΦD	重量㎏
SP42-1	888	510	378	96	29
SP42-2	1111	620	491	96	33
SP42-3	1444	840	604	96/143	40/48
SP42-4	1637	920	717	96/143	47/58
SP42-5	1750	920	830	96/143	49/60
SP42-6	1829	870	959	143	73
SP42-7	1992	920	1072	143	80
SP42-8	2165	980	1185	143	89
SP42-9	2328	1030	1298	143	97
SP42-10	2441	1030	1411	143	100
SP42-11	2614	1090	1524	143	109
SP42-12	2727	1090	1637	143	111
SP42-13	2910	1160	1750	143	127
SP42-14	3023	1160	1863	143	129
SP42-15	3136	1160	1976	143	131
SP42-16	3319	1230	2089	143	145
SP42-17	3432	1230	2202	143	147
SP42-18	3645	1330	2315	143	162
SP42-19	3758	1330	2428	143	164
SP42-20	3871	1330	2541	143	167
SP42-21	4224	1570	2654	143	192
SP42-22	4337	1570	2767	143	194

SP60不锈钢多级深井潜水电泵

性能曲线

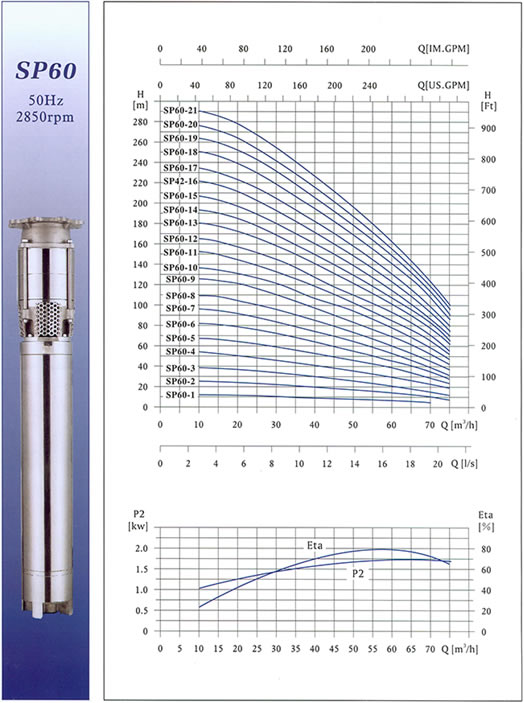

SP60不锈钢多级深井潜水电泵性能曲线图

性能参数

泵型号	配用功率		流量Q
	配用功率		m3/h	10	20	30	40	50	60	70	75
	kw	HP	L/min	167	333	500	667	830	1000	1170	1250
	kw	HP	扬程 H （m）
SP60-1	2.2	3		12.5	12	10.5	8.5	7	6	4
SP60-2	4.0	5.5		26	24.5	22	19	16.5	12.5	9	6
SP60-3	5.5	7.5		40	37	34	29	25	20	14	10
SP60-4	7.5	10		54	51	46	40	35	29	21	17
SP60-5	9.2	12.5		68	65	59	51	45	37	28	21
SP60-6	11	15		82	79	72	62	54	45	34	26
SP60-7	13	17.5		96	92	84	73	63	53	39	30
SP60-8	15	20		110	105	96	84	73	61	45	35
SP60-9	18.5	25		124	121	110	96	85	69	52	40
SP60-10	18.5	25		137	132	121	106	93	77	58	45
SP60-11	22	30		152	145	133	117	102	85	64	50
SP60-12	22	30		165	158	145	127	110	93	70	54
SP60-13	22	30		181	172	157	139	120	100	75	59
SP60-14	25	30		194	185	168	148	128	106	80	63
SP60-15	25	30		207	198	180	159	138	114	85	68
SP60-16	30	40		222	212	192	170	147	122	91	72
SP60-17	30	40		235	224	204	181	157	130	98	77
SP60-18	30	40		251	240	219	194	168	140	105	84
SP60-19	37	50		264	253	231	204	178	148	112	89
SP60-20	37	50		277	265	242	214	186	155	118	94
SP60-21	37	50		291	278	255	226	196	163	123	98

尺寸和重量

SP60不锈钢多级深井潜水电泵外形尺寸图

泵型号	尺寸（mm）				重量㎏
泵型号	A	B	C	ΦD	重量㎏
SP60-1	878	510	368	96	30
SP60-2	1231	750	481	96/143	35/41
SP60-3	1434	840	594	96/143	41/49
SP60-4	1627	920	707	96/143	48/59
SP60-5	1690	870	820	143	72
SP60-6	1869	920	949	143	78
SP60-7	2042	980	1062	143	87
SP60-8	2205	1030	1175	143	96
SP60-9	2378	1090	1288	143	105
SP60-10	2491	1090	1401	143	107
SP60-11	2674	1160	1514	143	123
SP60-12	2787	1160	1627	143	125
SP60-13	2900	1160	1740	143	127
SP60-14	3083	1230	1853	143	141
SP60-15	3196	1230	1966	143	143
SP60-16	3409	1330	2079	143	158
SP60-17	3522	1330	2192	143	160
SP60-18	3635	1330	2305	143	162
SP60-19	3988	1570	2418	143	188
SP60-20	4101	1570	2351	143	190
SP60-21	4214	1570	2644	143	191

订购注意事项：

SP系列不锈钢多级深井潜水电泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐SP系列不锈钢多级深井潜水电泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

上一页：BQW矿用型隔爆排污排沙潜水电泵

潜水泵产品系列：潜水泵

下一页：QY型充油式潜水电泵

上海依耐 China Enine Corporation

SP系列不锈钢多级深井潜水电泵

依耐在线客服

电话咨询
