Q647型喷煤粉卸灰气动球阀
型号：Q647 喷煤粉卸灰气动球阀
特点
本系列气动球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。
1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
3、阀门结构紧凑、启闭灵活、安装维修方便。
主要技术参数
| 公称压力 Nominal pressure | 1.6Mpa |
| 壳体试验压力 Shell Test Pressure | 2.4Mpa |
| 高压液密封 High-Pressure Liquid Sealing | 1.76Mpa |
| 低压气密封 Low-Pressure Hermetic Sealing | 0.6Mpa |
| 适用温度 Applicable Temperature | -28~300℃ |
| 适用介质 Applicable Mediums | 含尘气体、煤粉等 Dusty gases,Powder coal,etc. |
| 结构长度按 Structural length follows | GB1221-89 |
| 法兰尺寸按 Flange Dimension follows | GB9113、JB79-59 |
| 检验试验按 Test and Inspection follows | JB/T9092-99 |
| 驱动方式 Driving manner | 手动、气动 Manual/Pneumatic |
主要零件材料
零件名称 Accessory name |
材质 Materials |
| 阀体、阀盖 Body,bonnet | WCB |
| 球体、阀座 Globe Body,seat | 1Cr18Ni9Ti+硬铬 ICr18Ni9Ti+Hard chrome |
| 阀杆 Stem | 2Cr13 |
| 密封圈 Sealing ring | 特种耐磨耐高温四氟 Special wearing-resisting and high- temperature resistance tetraf luorine |
| 螺栓 Bolt | 中碳钢 Medium Carbon stell |
主要外形连接尺寸

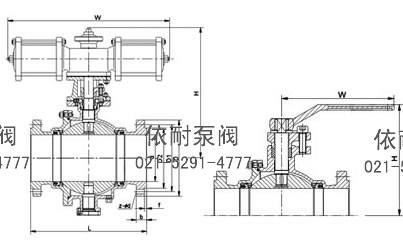

Q647型喷煤粉卸灰气动球阀 外形尺寸图
| 公称压力 PN(MPa) Nominal pressure |
公称通径 DN(mm) Nominal diameter |
尺寸 Dimension(mm) | ||||
| L | W | H | ||||
| 手动 Manual | 气动 Pneumatic |
手动 Manual |
气动 Pneumatic |
|||
| 1.6 | 25 | 180 | 140 | 235 | 90 | 298 |
| 32 | 200 | 155 | 235 | 107 | 304 | |
| 40 | 220 | 250 | 330 | 127 | 370 | |
| 50 | 220 | 250 | 330 | 140 | 376 | |
| 65 | 241 | 350 | 400 | 164 | 425 | |
| 80 | 283 | 350 | 510 | 177 | 484 | |
| 100 | 305 | 420 | 510 | 206 | 531 | |
| 125 | 356 | 700 | 580 | 292 | 570 | |
| 150 | 394 | 1000 | 720 | 320 | 570 | |
| 200 | 457 | 720 | 610 | |||
| 250 | 533 | 900 | 670 | |||
| 300 | 610 | 1050 | 740 | |||
| 350 | 686 | 1290 | 790 | |||
| 400 | 762 | 1600 | 905 | |||
| 其余连接尺寸请参阅样本《主要外型与连接尺寸表达式》 Please refer to the sample book of Form of Main Types and Connecting Dimension for other connection dimensions. |
||||||
订购注意事项：
Q647型喷煤粉卸灰气动球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q647型喷煤粉卸灰气动球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
