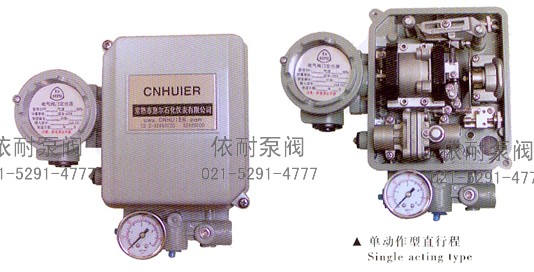

EP3000电-气阀门定位器

1.概要

EP3000电-气阀门定位器是引进国外技术制造的 。它与调节阀配套使用，构成闭环控制回路。把调节器输出的电信号转换成驱动调节阀的气信号，同时根据调节阀的开度进行位置反馈，使调节阀能够正确定位。

2 技术参数

基本误差Intrinsic error :±1%（单作用）；±1.5%（双作用）；
回 差Hysteresis error: 1%（单作用）；1.5%（双作用）；
死 区Dead band:0.2%(单作用)；0.4%（双作用）；
额定行程Rated travel:0-(10-100)mm
0-(50°-75°-90°)角行程
气源压力Air supply:0.14-0.7MPa
输入信号Input signal:4-20mA.DC(可分程)；
0-10mA.DC(可分程)
耗气量Air consumption:单作用Single acting type: 5L/min(供气0.14MPa)
双作用Double acting type :15L/min(供气0.4MPa)
输出特性Characteristic:线性Linear,等百分比Equal percentage
环境温度Ambient temperature:-35～+60℃
-20～+60℃(本安型)ExiaⅡCT6
相对湿度Ambient humidity range:10-90%
输出压力Output pressure:0.02-0.6MPa
防爆型式Ex. enclosure:隔爆ExdⅡBT6,本安ExiaⅡCT6，普通Non-Explosion
防护等级protection:Ip65
输入阻抗Input impedance:250∩±5%(at 20℃)
气源接头Air connection:ZG1/4,联接铜管Φ6
电源接口Wiring connection:G1/2
壳体材料Housing material:铝合金Aluminum alloy
外形尺寸Size:205×192×78mm
重 量Weight:2.1Kg

3.特点

1、适用于小容量及大容量的执行机构
由于采用了载荷控制弹簧，选择相应的弹簧后就能获得较适合于该执行机构的定位器。
2、耗气量小
放大器的耗气量小、容量大。
3、可以选择输出特性
由于反馈机构中有凸轮装置，因此可以选择性以外的输出特性。
4、各种反馈方式对应的型号
只要更换凸轮装置，就可以用以下对应的执行机构。
*直行程执行机构：标准型------EP3□1□
*角行程执行机构：标准型------EP3□2□
5、易变换成反作用放大器
单作用执行机构在需要反作用控制时，正作用型放大器很容易变换成反作用型放大器。
6、耐压防爆型可在现场进行调整
由于信号（4～20 mA.DC）输入端接头及线圈部位的封装呈耐压防爆结构，因此在进行检修及行程调整时，可以在现场防爆区域内拆除定位器外壳。

7、本质安全的构造有着广阔的适用范围 接线盒及线圈有着本质安全型的构造，因此与专用的齐纳安全栅组合使用能使力矩线圈适用于所有危险气体的场所（包括0区），使用环境温度范围为-40～+60℃

5. 型号说明

例：EP3111:表示隔爆型，直行程，单作用 EP3322：表示本安型，角行程，双作用 订货时请写明：1、型号 2、输入信号 3、供气压力 4、输出特性5、配减压器 6、行程 7、配执行机构规格 8、输出压力

订购注意事项：

EP3000电-气阀门定位器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐EP3000电-气阀门定位器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
