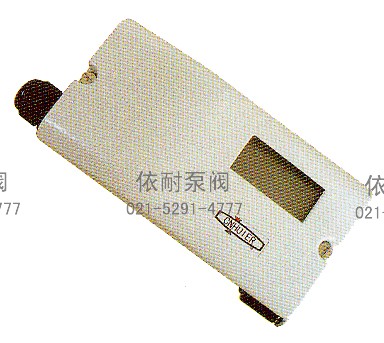

HIC1000型智能电气阀门定位器
1.概要
1、产品的功能用途： HIC1000型是一种新的智能型电气阀门定位器，采用全数字化运算和操作，适用于直行程或角行程气动执行机构。动作方式有单作用式和双作用式。 本定位器属两线制仪表。HIC1000*2型可提高PID调节功能，可作为一台就地调节器和定位器一体的高智能控制装置用。定位器型的是由输入信号4~20mA进行，就地PID控制型的是由+24VDC供电输出与变送器串联回路运行。同时它除完成将调节器输出的电流信号转换成驱动调节阀的主要功能外，还具有按照工作时阀杆磨擦力，抵消被调介质压力变化而引起的不平衡力从而使阀门开度对应于调节器输出的控制信号来实现确定位。
2.特点
1.本定位器内部全数字化控制，具有可靠性高、稳定性好、体积小、重量轻等优点。
2.调节方便快捷，无需任何工具，只需按动定位器界面上几个按钮，即可完成调试。
3.功能设置简单，调校时可对正/反作用方式、阀开/关类型、输出特性、直行程或角行程等进行直接设置。
4.智能化控制，对阀门介质波动、行程、超值、执行器泄漏等可做出判断分析、报警、优化阀门进行。
3型号说明书
例如：HIC1111-ia-AB-X-J即表示该智能定位器单作用、基本型、无通讯协议、本质安全性、有机械位置反馈模块和机械位置指示器、带A型安装板和空气过滤减压阀的常规定位器。
4.技术参数
1.信号范围Input signal :4~20mA,分程时可在20%~100%之间设定。
2.额定供电电压Input impedance : 24VDC;阻抗：310∩（20Ma,6.2VDC）.
3.输出气压范围Output pressure:0~0.6Mpa;输出开关信号电源电压：24VDC。
4.速光范围值：定位型号范围0~20%（若值低于设定值，定位器将立即将执行器移至关闭位置）。
5.适用范围（反馈杆行程）Rated travel:25-120°(角行程)、25-60°（直线行程）。
6.耗气量Air consumption:＜3NL/min (与供气压无关)。
7.作用方向：正作用：信号4~20mA=位置0~100%，反作用：信号20~4mA=位置0~100%
8.性能曲线：（1）线性；（2）等百分比1：25；（3）等百分比1：50；（4）等百分比25：1.
9.精度：≤0.1%
10.不灵活区微调范围：0.3~10%可调。
11A/D转换，采样率：20ms.
12.通讯：符合HART协议。
通讯接口：MDS适配器；FSK调制调解器（备选项）。
13.环境适应性：
环境温度Ambient temperature:-20~70℃ 工作，-30~85℃存储、运输；
相对湿度 Ambient humidity range: ＜75%(短时间为95%)无冷凝现象。
14.防爆等级Ex. enclosure:工厂用本质安全型
防爆标准：Exia ⅡCT6
15.电子连接Air connection:螺丝端子：2.5mm2 气动连接：G1/4.
16.外壳材料Housing material:铝制。
订购注意事项：
HIC1000型智能电气阀门定位器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐HIC1000型智能电气阀门定位器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
