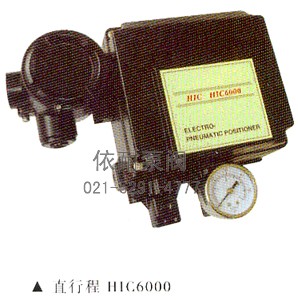

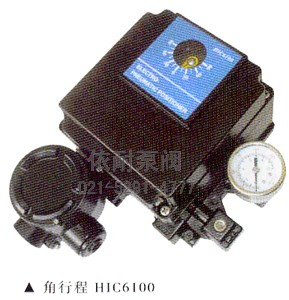

HIC6000/HIC6100电气定位器
1.概要
HIC6000/HIC6100系列电气定位器与气动调节阀配套使用，构成闭环控制回路。把控制系统系列给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型（弹簧复位型）和双作用型气动执行机构。
2 特点
● 通过CE认证
● 通过防爆等级（Exia ⅡCT6,Exd Ⅱ CT6）认证
● 通过IP66等级认证
● 具有高抗振性（在5~200Hz时无影响）
● 电气接口均为多孔形式，便于任意方向连接
● 调校简单，易于实现正、反作用的转换
● 对于小型执行机构，通过调节气孔流量可消除振动现象
● 不需要换零部件即可完成1/2等分控制
● 设计为部件组合式结构，便于维修和保养
● 易于反馈连接
● 空气消耗低
3.技术参数
| ?型号 项目?Model Description | HIC6000 | HIC6100 | ||
| 直行程 Linear | 角行程 Rotary | |||
| 单作用 Single | 双作用 Double | 单作用 Single | 双作用 Double | |
| 输入信号 Inputsignal | 4~20mA DC | |||
| 电阻 Impedance | 250±15∩ | |||
| 供气压力 Supplypressure | 1.4~7kgf/cm2(20~100psi) | |||
| 行程? Stroke | 10~150mm0~90° | |||
| 气管接口 Airconnection | PT(NPT)1/4 | |||
| 压力表接口 Gaugeconnection | PT(NPT)1/8 | |||
| 电气接口 Conduit | PF1/2(G1/2) | |||
| 防爆等级Explosion proof | Exd Ⅱ CT6, Exia CT6 | |||
| 防护等级Protection | IP66 | |||
| 环境温度 Ambienttemperature | -20℃~70℃ | |||
| 直线性Linearity | ±1%F.S. ±2% F.S. | |||
| 滞后度Hysteresis | ±1%F.S. | |||
| 灵敏度Sensitivity | ±0.2%F.S. ±0.5% F.S. | |||
| 重复性Repeatability | ±0.5% F.S. | |||
| 空气消耗量 Airconsumption | 3LPM(Sup=1.4kgf/cm2,20psi) | |||
| 流量 Folwcapacity | 80LPM(Sup=1.4kgf/cm2,20psi) | |||
| 材料 Material | 铸铝? Aluminum alloy | |||
| 重量 Weight | 2.7kg(6 lb)2.8kg(6.2 lb) | |||

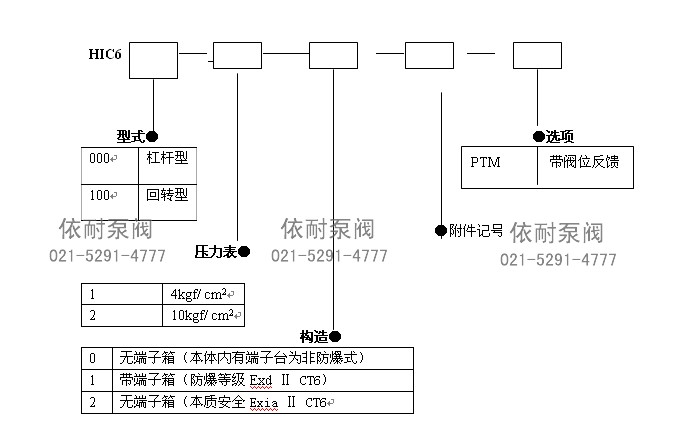

型号说明
| 无记号 | 无附件（标准型） | HIC6000带标准杆10-40mm |
| A | 先导阀Φ0.7出口节流 | 适用于HIC6000或 HIC6100小容量驱动器 |
| B | 先导阀Φ1出口节流 | |
| C | M6×40mm拔杆连接 | HIC6100专用 |
| D | M6×63mm拔杆连接 | |
| E | M8×40mm拔杆连接 | |
| F | M8×63mm拔杆连接 | |
| G | 行程40-70mm反馈杆 | HIC6000专用 |
| H | 行程700-100mm反馈杆 | |
| I | 行程100-130mm反馈杆 | |
| J | 行程130-150mm反馈杆 |
订购注意事项：
HIC6000/HIC6100电气定位器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐HIC6000/HIC6100电气定位器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
