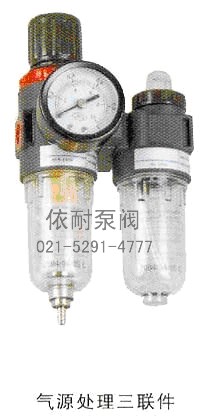

气源处理三联件
概述
该气源处理三联件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤器压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
安装
1、 安装时请注意清洗连接管道及接头，避免赃物带入气路。
2、 安装时请注意气体流动方向与主体上箭头所指方向是否一致，注意接管及接头牙型是否正确。
3、 过滤器，调压阀（调压过滤器）给油器的固定：将固定支架的凸槽与本体上凹槽匹配，再用固定片及螺丝锁紧即可。
4、 单独使用调压阀，调压过滤器时的固定：旋转固定环使之锁紧附带的专用固定片即可。
使用说明
1、 本过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
2、 压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。顺时针旋低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、 给油器的使用方法：给油器使用JIS K2213输机油（ISOVg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋转。
注意事项：
1、 部分零件使用PC材质，禁止接近或在有机剂环境中使用。PC杯清洗请用中性清洗剂。
2、 使用压力请勿超过其使用范围。
3、 当出口风量明显减少时，应及时更换滤芯。
技术参数
| 型号 | AC1500 | AFC1500 | AC2000 | AFC2000 | |
| 工作介质 | 空气 | ||||
| 接口管径 | 1/8“ | 1/4“ | |||
| 滤芯精度 | 40U | ||||
| 使用压力范围 | 手动排水：0~9.5Kgf/cm2压差排水：1.5~9.5Kgf/cm2 | ||||
| 最大可调范围 | 9.5Kgf/cm2 | ||||
| 保证耐压力 | 15.0Kgf/cm2 | ||||
| 使用温度范围 | 5~60℃ | ||||
| 滤水杯容量 | 15CC | ||||
| 给油杯容量 | 25CC | ||||
| 建议润滑用油 | ISOVG32或同级用油 | ||||
| 重量 | 0.49Kg | 0.32Kg | 0.49Kg | 0.32Kg | |
| 构成元件 | 过滤器 | AF1500 | AFR1500 | AF2000 | AFR2000 |
| 减压阀 | AR1500 | AFR1500 | AR2000 | AFR2000 | |
| 给油器 | AL1500 | AL1500 | AL2000 | AL2000 | |
订购注意事项：
气源处理三联件产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐气源处理三联件说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
