XL133B法兰式膜片压力变送器
1.特性
产品设计具有平法兰和延伸增法兰两种型式的过程连接。焊接密封隔离膜片可由多种合金材料制作。加装温度隔离器或细管，耐350℃高温介质。 “Z”为本安或隔爆型 广泛适用于高温、强腐蚀、高粘度介质及易堵塞场合的压力测量。 其一用般技术性能与XL133基本相同。
2测量范围
绝对压力：最大测量范围0~40MPa
最小测量范围0~1.0KPa
绝对压力：最大测量范围0~40MPa
最小测量范围0.0~10KPa
负绝对压力：最大测量范围-0.1MPa~+2.4MPa
最小测量范围-5KPa~+5KPa
3过程连接

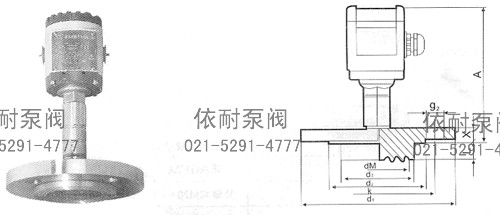

平法兰或延伸平法兰焊接密封隔膜结构连接。 法兰标准GB9123-88 DN50 DN80 延伸长度50mm、100mm、200mm PN4MPa-40 MPa(见上图) （特殊要求可供DIN、ANSI标准）
| 公称直径DN | 50 | 80 |
| 总高A | 171 | 175 |
| 隔膜直径dm | 46 | 70 |
| 凸体直径d2 | 99 | 132 |
| 孔中心圆直径K | 125 | 160 |
| 法兰直径 d1 | 165 | 200 |
| 孔径g2 | 4×Ф18 | 4×Ф18 |
| 法兰厚度X | 20 | 24 |
| 选型代码 | B | M | E | P | L | S | G | C |
| 公称直径DN | 50 | 50 | 50 | 50 | 80 | 80 | 80 | 80 |
| 延伸膜长度1 | 0 | 50 | 100 | 200 | 0 | 50 | 100 | 200 |
| 延伸膜直径d3 | _ | 48.3 | 48.3 | 48.3 | _ | 77.0 | 77.0 | 77.0 |
| 额定压力PN | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa | 4MPa |
| 重量kg | 3.8 | 4.3 | 4.8 | 5.8 | 6.0 | 6.6 | 7.2 | 8.4 |
＊4MPa以上法兰连接标准，依据用户要求另行提供。
4.温度影响
| DN50 | 300Pa/10k | DN80 | 200Pa/10k | ||
| DN50 | 延伸50mm | 300Pa/10k | DN80 | 延伸50mm | 200Pa/10k |
| DN50 | 延伸100mm | 300Pa/10k | DN80 | 延伸100mm | 200Pa/10k |
| DN50 | 延伸200mm | 300Pa/10k | DN80 | 延伸200mm | 200Pa/10k |
5.隔膜材料
隔离波纹膜片 连接件平法兰及延伸平法兰
不锈钢316L、哈氏合金C276 不锈钢1Cr18Ni9Ti
钽、不锈钢316L 带PTEE涂层 （特殊要求不锈钢316L）
6防爆标准
本安型 隔爆型
模拟信号输出：EExib Ⅱ C T4 1 区Exd Ⅱ C T6 1 区 不含乙炔
Tu≤70℃防爆证书：中国CE970637
德国LCIE91. C6106X
Exia Ⅱ C T4 0 区
中国CE992038
7.XL-133B法兰式膜片压力变送器型谱表
| 型号 | 说明 | ||||||||||||||||
| XL133B- | □ | □ | □ | □ | □ | □ | □ | □ | |||||||||
| 隔膜材料 | 1 | 不锈钢316L膜片 | |||||||||||||||
| 2 | 哈氏合金C276膜片 | ||||||||||||||||
| 5 | 钽膜片 | ||||||||||||||||
| 7 | 带PTFE薄膜的不锈钢316L | ||||||||||||||||
| 9 | 约定的特殊要求 | ||||||||||||||||
| 法兰材料 | 3 | 不锈钢1Cr18Ni9Ti | |||||||||||||||
| 5 | 不锈钢316L | ||||||||||||||||
| 9 | 约定的特殊要求 | ||||||||||||||||
| 过程连接标准 | B | 法兰GB9123-88DN50PN4MPA | |||||||||||||||
| M | 法兰GB9123-88DN50PN4MPA延伸50mm | ||||||||||||||||
| E | 法兰GB9123-88DN50PN4MPA延伸100mm | ||||||||||||||||
| P | 法兰GB9123-88DN50PN4MPA延伸200mm | ||||||||||||||||
| L | 法兰GB9123-88DN80PN4MPA | ||||||||||||||||
| S | 法兰GB9123-88DN80PN4MPA延伸50mm | ||||||||||||||||
| G | 法兰GB9123-88DN80PN4MPA延伸100mm | ||||||||||||||||
| C | 法兰GB9123-88DN80PN4MPA延伸200mm | ||||||||||||||||
| Y | 约定的特殊要求 | ||||||||||||||||
| 隔膜中介液 | A | 硅油 | |||||||||||||||
| E | 甘油 | ||||||||||||||||
| G | 高温油+温度隔离器 | ||||||||||||||||
| N | 高温油+毛细管1m | ||||||||||||||||
| Y | 约定特殊要求 | ||||||||||||||||
| 信号输出 | 2 | 模拟信号4-20mA二线 | |||||||||||||||
| 3 | 模拟信号0-20mA三线 | ||||||||||||||||
| 9 | 约定特殊要求 | ||||||||||||||||
| 外壳、显示 | A | 塑料外壳，电缆孔M20×1.5，IP65 | |||||||||||||||
| B | 塑料外壳，带数字显示器，电缆孔M20×1.5，IP65 | ||||||||||||||||
| P | 铝外壳，电缆孔M20×1.5，IP65 | ||||||||||||||||
| F | 铝外壳，带数字显示器，电缆孔M20×1.5，IP65 | ||||||||||||||||
| Y | 约定的特殊要求 | ||||||||||||||||
| 精度等级 | 3 | 0.2%带线性记录 | |||||||||||||||
| 6 | 0.5%带线性记录 | ||||||||||||||||
| 9 | 约定特殊要求 | ||||||||||||||||
| 量程、 压力、 单位 | G1G | 0~1MPa表压 | |||||||||||||||
| G2G | 0~1MPa绝压 | ||||||||||||||||
| Y | 非标量程 | ||||||||||||||||
订购注意事项：
XL133B法兰式膜片压力变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XL133B法兰式膜片压力变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
