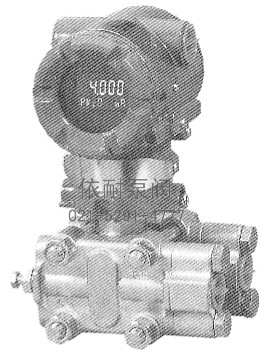

XLA120A智能微差压变送器
特性
XLA120A微差压变送器适用于测量微小差压，然后转变成4~20mA信号输出。XLA120A也可与BRAINTM手操器或CENTUM CSTM/μXLTM或275手操器相互通讯，通过它们进行设定、监控等。
标准规格
（以标准零点为基准调校量程，按液部分材质代码“S”充灌液为硅油）
性能规格
功能规格
◆ 量程和范围极限
| 量程/范围 | kpa | inH2O (/D1) | MBar(/D3) | mmH2O(/D4) | |
| E | 量程 | 0.1~1 | 0.4~4 | 1~10 | 10~100 |
| 范围 | -1~1 | 4~4 | 10~10 | 100~100 | |
◆ 调零
在膜盒量程的上下限范围内，零点可任意调整
◆ 外部调零
在测量范围内零点连续可调，分辨率为0.01%，用表头的范围设定开关可对量程进行调校
◆ 安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，
若安装位置与膜片面超过90°的变化，
在0.4KPa﹛1.6inH2O﹜范围内的零漂可通过调零校正。
◆ 输出
2线制，4～20mA DC输出，数字通讯，可编程设定线性或平方根输出方式，BRAIN或HART FSK协议栽在4～20mA DC信号上。
XLA120A智能微差压变送器型谱表
| 型号 | 说明 | |||||||||||||
| XLA120A | 差压变送器 | |||||||||||||
| 输出信号 | E | 4~20mA,数字通讯 协议 | ||||||||||||
| B | 模拟式带可调 | |||||||||||||
| 测量量程 （膜盒） | E | 0.1~1KPa﹛0~100mmH2O﹜ | ||||||||||||
| 接液部分 材质 | 〔主体〕 | 「膜盒」 | 「排气螺钉」 | |||||||||||
| S | SCS14A (注1) | SUS316L(注2) | SUS316 | |||||||||||
| 管道连接※ | 0 | 无过程接头 （容室法兰上Rc1/4内螺纹） | ||||||||||||
| 1 | 带Rc1/4内螺纹的过程接头 | |||||||||||||
| 2 | 带Rc1/2内螺纹的过程接头 | |||||||||||||
| 3 | 带1/4NTP内螺纹的过程接头 | |||||||||||||
| 4 | 带1/4NTP内螺纹的过程接头 | |||||||||||||
| 5 | 无过程接头 （容室法兰上1/4NTP内螺纹） | |||||||||||||
| 螺栓、 螺母材质※ | 「最大工作压力」 | |||||||||||||
| A | SCM435 | 50KPa﹛0.5kgf/cm2﹜ | ||||||||||||
| B | SUS630 | 50KPa﹛0.5kgf/cm2﹜ | ||||||||||||
| C | SCH660 | 50KPa﹛0.5kgf/cm2﹜ | ||||||||||||
| 安装方式※ | -2 | 垂直安装，右面高压，过程接头在上（注3） | ||||||||||||
| -3 | 垂直安装，右面高压，过程接头在下（注3） | |||||||||||||
| -6 | 垂直安装，左面高压，过程接头在上（注3） | |||||||||||||
| -7 | 垂直安装，左面高压，过程接头在下（注3） | |||||||||||||
| -8 | 水平安装，右面高压（注4） | |||||||||||||
| -9 | 水平安装，左面高压（注4） | |||||||||||||
| 接线口※ | 2 | 1/2NPT内螺纹，2处接线口 | ||||||||||||
| 4 | M20内螺纹,2处接线口 | |||||||||||||
| 5 | G1/2内螺纹，2处接线口带一个盲塞 | |||||||||||||
| 7 | 1/2NPT内螺纹，两个电气接口，一个盲塞 | |||||||||||||
| 9 | M20内螺纹，两个电气接口，一个盲塞 | |||||||||||||
| 显示表头※ | D | 数字表头 | ||||||||||||
| E | 带设定按钮的数字表头 | |||||||||||||
| N | （无表头） | |||||||||||||
| 2-inch管 安装支架 ※ | A | SECC 平托架 | ||||||||||||
| B | SUS304 平托架 | |||||||||||||
| C | SECC L型托架 | |||||||||||||
| D | SUS304 L型托架 | |||||||||||||
| N | 无安装支架 | |||||||||||||
| 附加选项代码 | /□选项规格 | |||||||||||||
例：XLA110A DES5A 92NN/□
注1：指容室法兰和过程接头的材质
注2：膜片材质为哈氏C-276，其余接液部分材质为SUS316L.
注3：必要时，先代码为C和D的安装支架。
注4：必要时，先代码为A和B的安装支架。
※号是标准规格中最具代表性的规格。
订购注意事项：
XLA120A智能微差压变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XLA120A智能微差压变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
