Q71对夹连接V形球阀

Q71对夹连接V形球阀
Q71对夹连接V形球阀

应用范围

1、设计、制造 按GB12237-89
2、结构长度按 GB12221-89
3、连接法兰：JB79-94
4、阀门检查和试验按GB13927-89

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

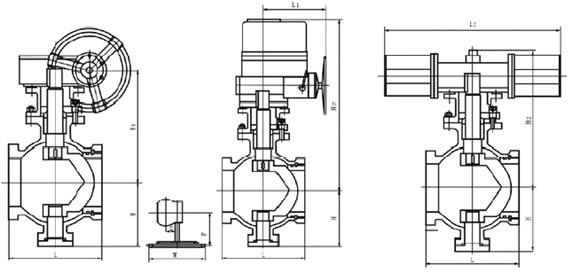

PN1.6 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 12 16 22 35 58 74 205 322 460 864 1600
电动 H2 - - - - - 554 600 652 760 830 940
L1 - - - - - 235 235 235 259 400 410
气动 H3 274 379 389 479 552 666 736 926 1059 1393 1538
L2 270 405 405 576 576 776 776 776 1060 1360 1360

PN2.5 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 15 24 30 55 87 118 255 370 533 1030 2100
电动 H2 - - - - - 235 235 400 400 410 420
L1 - - - - - 74 350 350 420 400 400
气动 H3 340 379 452 479 646 666 814 1002 1059 1205 1295
L2 405 405 574 574 756 756 1060 1060 1060 1360 2840

订购注意事项：

Q71对夹连接V形球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q71对夹连接V形球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
