法兰连接L型、T型(44)/(45)三通球阀
Q44/Q45法兰连接L型、T型(44)/(45)三通球阀
产品特点

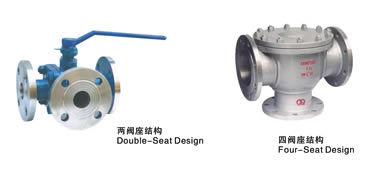

一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。
它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
二、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵
活控制管路中介质的合流或分流。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

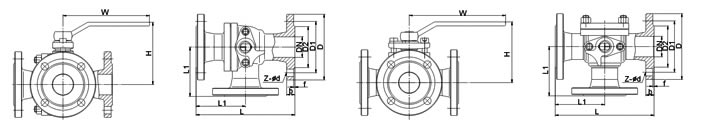

Q44/Q45法兰连接L型、T型(44)/(45)三通球阀 结构图
主要零件材质
|
零件名称 Accessory name |
材 质 Material | |
| GB | ASTM | |
| 阀体、阀盖 Body,bonnet |
WCB | A216-WCB |
| 密封圈 Sealing Ring |
PTFE、对位聚苯 PTFE、Counterpoint polypheny1 |
PTFE、对位聚苯 PTFE、Counterpoint polypheny1 |
| 球体 Ball | 1Cr18Ni9Ti | SS 304 |
| 阀座、阀杆 Seat、Stem |
2Cr13 | A246-416 |
| 双头螺柱 Dual-head double-screw bolt |
35CrMoA | A193-B7 |
主要性能规范
|
公称压力 PN(MPa) Nominal diameter |
试验压力 Test pressure | |||
| 壳体 Shell |
高压液密封 High-pressure liquid sealing |
低压气密封 Low-pressure hermetic sealing |
||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| CLASS150 | 3.O | 2.2 | ||
| 适用工况 Applicable Operating Mode |
适用介质 Applicable medium |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 Non-corrosion medium such as water, oil products, and gas, etc,and nitric acid corrosion medium. |
||
| 适用温度 Applicable temperature |
-28-350℃ | |||
| 应用规范 Applicable specification |
连接法兰 Connecting flange |
JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 检验试验 Test and inspection |
GB9/T 9092-99、API 598 | |||
| 其余制造规范均按本厂标准 Other manufacturing standard is according to the standard of our factory. |
||||
主要外型与连接尺寸表
|
公称 压力 或压 力级 |
主要尺寸 | 公称通径 | |||||||||||
| 15/ 1/2" |
20/ 3/4" |
25/1" | 32/ 11/4" |
40/ 11/2" |
50/2" | 65/21/2" | 80/3" | 100/4" | 125/5" | 150/6" | 200/8" | ||
| PN1.6MR | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 1OO | 1 O | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.OMR | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 21O | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
| 其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表> | |||||||||||||
订购注意事项：
Q44/Q45法兰连接L型、T型(44)/(45)三通球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q44/Q45法兰连接L型、T型(44)/(45)三通球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
