Q41H法兰铜球阀
Q41H法兰铜球阀
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

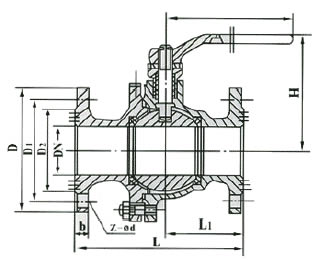

Q41H法兰铜球阀 结构图
主要性能规范
| 型号 | 公称压力 PN（Mpa） |
试验压力PS（Mpa） | 工作压力 P（Mpa） |
适用温度 ℃ |
适用介质 | ||
| 壳 体 | 密封（液） | 密封（气） | |||||
| Q41T-16T | 2.5 | 3.75 | 2.75 | 0.6 | 2.5 | 聚四氟乙烯： ≤150；对位 聚苯：≤250 |
水、蒸汽、油品 |
| Q41T-25T | 2.5 | 3.75 | 2.75 | 0.6 | 2.5 | 水、蒸汽、油品 | |
| Q41T-40T | 2.5 | 3.75 | 2.75 | 0.6 | 2.5 | 硝酸类 | |
| Q41T-40T | 2.5 | 3.75 | 2.75 | 0.6 | 2.5 | 硝酸类 | |
主要尺寸重量
|
公称通 径DN（㎜） |
尺寸㎜ | |||||||||||
| L | L1 | D | D1 | D2 | b | Z-фd | H | Lo | ||||
| 系列1 | 系列2 | 系列3 | 系列4 | |||||||||
| 15 | 130 | 140 | 130 | 130 | 57 | 95 | 65 | 45 | 16 | 4-ф14 | 103 | 100 |
| 20 | 140 | 152 | 150 | 150 | 62 | 105 | 75 | 55 | 16 | 4-ф14 | 112 | 160 |
| 25 | 150 | 165 | 160 | 160 | 71 | 115 | 85 | 65 | 16 | 4-ф14 | 123 | 160 |
| 32 | 165 | 178 | 180 | 165 | 65 | 135 | 100 | 78 | 18 | 4-ф18 | 150 | 250 |
| 40 | 180 | 190 | 200 | 180 | 71 | 145 | 110 | 85 | 18 | 4-ф18 | 156 | 250 |
| 50 | 200 | 216 | 230 | 220 | 85 | 160 | 125 | 100 | 20 | 4-ф18 | 172 | 350 |
| 65 | 220 | 241 | 290 | 250 | 100 | 180 | 145 | 120 | 22 | 8-ф18 | 197 | 350 |
| 80 | 250 | 283 | 310 | 280 | 114 | 195 | 160 | 135 | 22 | 8-ф18 | 222 | 450 |
| 100 | 320 | 305 | 350 | 320 | 130 | 230 | 190 | 160 | 24 | 8-ф23 | 253 | 450 |
| 125 | 400 | 381 | 400 | 320 | 190 | 270 | 220 | 188 | 28 | 8-ф25 | 286 | 600 |
| 150 | 400 | 403 | 180 | 360 | 190 | 300 | 250 | 218 | 30 | 8-ф25 | 275 | 800 |
| 200 | - | 502 | 600 | - | - | - | - | - | - | - | - | |
订购注意事项：
Q41H法兰铜球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q41H法兰铜球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
