Q61 F/N高压焊接球阀
Q61 F/N-160/320 C/P高压焊接球阀
产品特征
公称压力：16-32MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
焊接类型：对焊（BW）、承插焊（SW）
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

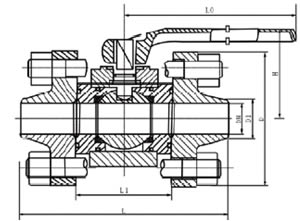

Q61 F/N-160/320 C/P高压焊接球阀 结构图
PN1.6 MPa主要连接尺寸及重量
| 型 号 | 公称通径 | 尺寸（mm） | ||||||
| L | L1 | D | D1 | H | Lo | |||
| Q61F/N-160 Q661F/N-160 |
10 | 150 | 60 | 90 | 18 | 58 | 220 | |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | ||
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | ||
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | ||
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | ||
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | ||
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | ||
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | ||
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | ||
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | 气动装置 | |
| Q661F/N-160 Q661F/N-320 |
10 | 150 | 60 | 90 | 18 | 211 | 255 | QD60 |
| 15 | 170 | 70 | 100 | 23 | 293 | 348 | QD100 | |
| 20 | 191 | 81 | 110 | 29 | 297 | 348 | QD100 | |
| 25 | 205 | 95 | 115 | 36 | 303 | 348 | QD100 | |
| 32 | 230 | 110 | 150 | 43 | 456 | 520 | QD150 | |
| 40 | 260 | 120 | 170 | 49 | 463 | 520 | QD150 | |
| 50 | 330 | 140 | 200 | 61 | 478 | 520 | QD150 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | - | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | - | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | - | |
主要零件材料
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、 油品 |
Q61N-160/320C Q661N-160/320C |
A105、45 | 1Cr18/ 1Cr18Ni9Ti |
铸铁 WCB |
聚四氟乙烯PTFE 增强聚四氟乙烯 VUILUK PTFE 对位聚苯PPL |
聚四氟乙烯PTFE 对位聚苯PPL |
| 硝酸类 | Q61N-160/320P Q661N-160/320P |
304/ 1Cr18Ni9Ti |
304/ 1Cr18Ni9Ti |
|||
| 醋酸类 | Q61N-160/320R Q661N-160/320R |
316/ 1Cr18Ni12Mo2Ti |
316/ 1Cr18Ni12Mo2Ti |
订购注意事项：
Q61 F/N高压焊接球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q61 F/N高压焊接球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
