Q47H轨道金属硬密封球阀
Q47H轨道金属硬密封球阀
原理
轨道金属硬密封球阀的工作原理是凸轮的原理使得阀球在旋转过程中与阀座密封面脱离，旋转到位后再将阀球推向阀座实现密封。
当阀门处于全开位置时，顺时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。（图一）。
连接转动手轮，阀杆上的精密螺旋曲线槽轨道，与嵌于其内的导向销相互作用，带动球体随阀杆不停地按顺时针方向转动。（图二）
当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。（图三）
继续转动手轮，再次下降的阀杆通过阀杆下端的凸轮结构机械地压迫球体，使球体密封面与阀座密封面紧密接触，从而达到密封的目的。（图四）
当阀门处于全关位置时逆时针转动手轮，在阀杆螺母与止推轴承的配合下，阀杆开始上升，并带动球体开始旋转，（图四）。
连续转动手轮，阀杆会在向上升的同时带动球体趋向阀座。（图三）
当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其中的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停地按逆时针方向转动。（图二）
继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°，阀门已处于全开位置。（图一）
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

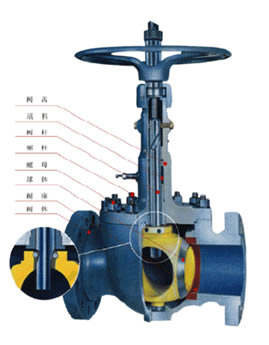

轨道金属硬密封球阀 结构图
订购注意事项：
Q47H轨道金属硬密封球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q47H轨道金属硬密封球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
