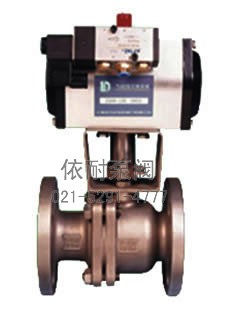

ZSHO气动O型切断球阀
ZSHO气动O型切断球阀
产品特点
气动O型切断球阀它由ARSOTA阿斯塔气动活塞式执行机构和O型球阀组成,包括软密封球阀和硬密封球阀.阀芯采用圆柱形通孔球体。该气动O型切断球阀以压缩空气为动力源，接受集散控制系统(DCS)，可编程控制器(PLC)等开关信号，通过电磁阀可实现对阀门快速位式控制。 该气动O型切断球阀采用直通型铸造阀体，球面经特殊工艺加工和硬化处理，使其表面平滑耐磨，具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断性能等特点。气动O型切断球阀广 泛应用于造纸、石化、冶金、航天、食品、医药、水处理等行业，特别适用于高黏度和含有纤维介质的工艺控制。 气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时，阀门处于失电或失气时的位置，以确保继续生产。单作用在失电或失气时，阀门处于 原始极限位置(全开或全闭)，以确保生产过程处于安全位置。
阀体
公称通径:15~200mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材料:WCB，HT200，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，衬四氟乙烯，CF8（304），CF8M（316），CF3M（316L）
温度范围:常温-20℃~+180℃；中温-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉编织填料，柔性石墨
阀内组件
阀芯型式:O型阀芯
流量特性:快开特性
材料:1Cr18Ni9Ti ， 0Cr18Ni12Mo2Ti
阀座材料:聚四氟乙烯（PTFE），特制PPL，金属阀座
可调比:50：1
执行机构
气缸工作压力:0.4~0.7Mpa
气缸开关时间:双作用式1~5秒
气缸空气耗量:1~131L
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

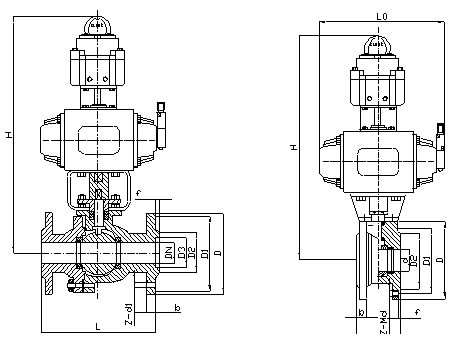

气动O型切断球阀 结构图
ZSHO-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型外形连接尺寸
| DN | L | H | D | D1 | D2 | b | f | D3 | Z-d1 |
| 15 | 130/130/140 | 279 | 95 | 65 | 45 | 14/16/16 | 2 | 40 | 4-Φ14 |
| 20 | 140/140/150 | 282 | 105 | 75 | 55 | 14/16/16 | 2 | 51 | 4-Φ14 |
| 25 | 150/150/165 | 295 | 115 | 85 | 65 | 14/16/16 | 2 | 58 | 4-Φ14 |
| 32 | 165/165/180 | 298 | 135 | 100 | 78 | 16/18/18 | 2 | 66 | 4-Φ18 |
| 40 | 180/180/200 | 325 | 145 | 110 | 85 | 16/18/18 | 3 | 76 | 4-Φ18 |
| 50 | 200/200/220 | 332 | 160 | 125 | 100 | 16/20/20 | 3 | 88 | 4-Φ18 |
| 65 | 220/220/250 | 422 | 180 | 145 | 120 | 18/22/22 | 3 | 110 | 4-Φ18/8-Φ18/8-Φ18 |
| 80 | 250/250/280 | 558 | 195 | 160 | 135 | 20/22/22 | 3 | 121 | 8-Φ18 |
| 100 | 280/280/320 | 573 | 215/230/230 | 180/190/190 | 155/160/160 | 20/24/24 | 3 | 150 | 8-Φ18/8-Φ23/8-Φ23 |
| 125 | 320/320/360 | 605 | 245/270/270 | 210/220/220 | 185/188/188 | 24/28/30 | 3 | 176 | 8-Φ18/8-Φ25/8-Φ25 |
| 150 | 360/360/400 | 644 | 280/300/300 | 295/310/320 | 210/218/218 | 24/28/30 | 3 | 204 | 8-Φ23/8-Φ25/8-Φ25 |
| 200 | 400/400/550 | 850 | 335/360/375 | 295/310/320 | 265/278/282 | 26/34/38 | 3 | 260 | 12-Φ23/12-Φ25/12-Φ30 |
注：表中数据xx/xx/xx分别为压力1.6MPa、2.5MPa、4.0MPa。L结构长度数据可以户提供。
ZSHO-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
| DN | d | L | H | D | D1 | D2 | b | f | L0 | Z-Md |
| 15 | 14 | 35 | 328 | 90 | 65 | 45 | 14/16 | 2 | 180 | 4-M12 |
| 20 | 19 | 38 | 335 | 100 | 75 | 55 | 14/16 | 2 | 180 | 4-M12 |
| 25 | 25 | 42 | 350 | 110 | 85 | 65 | 14/16 | 2 | 180 | 4-M12 |
| 32 | 29 | 50 | 380 | 130 | 100 | 78 | 16/18 | 2 | 220 | 4-M16 |
| 40 | 38 | 60 | 410 | 145 | 110 | 85 | 16/18 | 3 | 220 | 4-M16 |
| 50 | 48 | 70 | 442 | 160 | 125 | 100 | 16/20 | 3 | 260 | 4-M16 |
| 65 | 64 | 95 | 452 | 180 | 145 | 120 | 18/22 | 3 | 260 | 4/8-M16 |
| 80 | 76 | 118 | 495 | 190 | 160 | 135 | 20/22 | 3 | 296 | 8-M16 |
| 100 | 95 | 140 | 538 | 215/230 | 180/190 | 155/160 | 20/24 | 3 | 350 | 8-M16/20 |
| 125 | 118 | 175/195 | 585 | 245/270 | 210/220 | 185/188 | 24/28 | 3 | 350 | 8-M16/24 |
| 150 | 150 | 210/260 | 708 | 280/300 | 240/250 | 210/218 | 24/28 | 3 | 439 | 8-M20/24 |
注：表中数据XX/XX分别为压力1.6MPa、2.5MPa
订购注意事项：
ZSHO气动O型切断球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ZSHO气动O型切断球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
