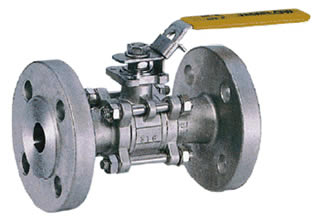

Q41F三片式法兰球阀
Q41F三片式法兰球阀
产品特征
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构
Q41F三片式法兰球阀 结构图
主要连接尺寸及重量
| SIZE | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| W | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
主要零件材料
| 序号 | 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | ||
| 1 | 螺栓 | 不锈钢SS304 | 碳钢 |
| 2 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 3 | 螺母 | 不锈钢SS304 | 碳钢 |
| 4 | 阀盖 | 不锈钢CF8/CF8M | 碳钢WCB |
| 5 | 阀体 | 不锈钢CF8/CF8M | 碳钢WCB |
| 6 | 球 | 不锈钢CF8 | 不锈钢CF8 |
| 7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
| 9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 10 | 压紧螺母 | 不锈钢SS316 | 不锈钢SS304 |
| 11 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 13 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
订购注意事项：
Q41F三片式法兰球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q41F三片式法兰球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
